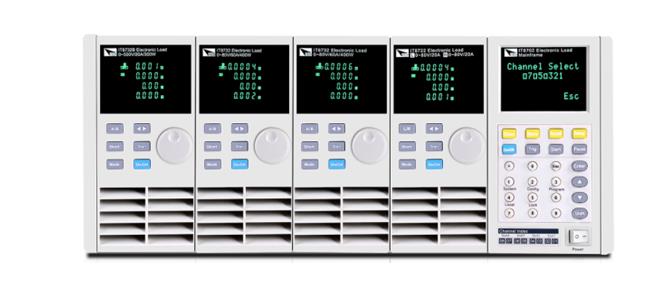

IT8700系列采用可抽換式模塊化設計，單機框可達8個通道，擴展機框可達16通道。用戶可根據通道數和功率需求在8款負載模組中自由選配，通過主機框控制面板控制或通過內置LAN/RS232/USB等接口，由上位機軟件進行控制。具有斜率可調、list帶載波形編輯的功能、自動測試等功能，可應用于多路或單路輸出的AC/DC、DC/DC電源轉換器、充電器等電源類電子元器件性能的測試，也可應用于ATE測試系統、太陽能電池、LED、通訊測試等領域。

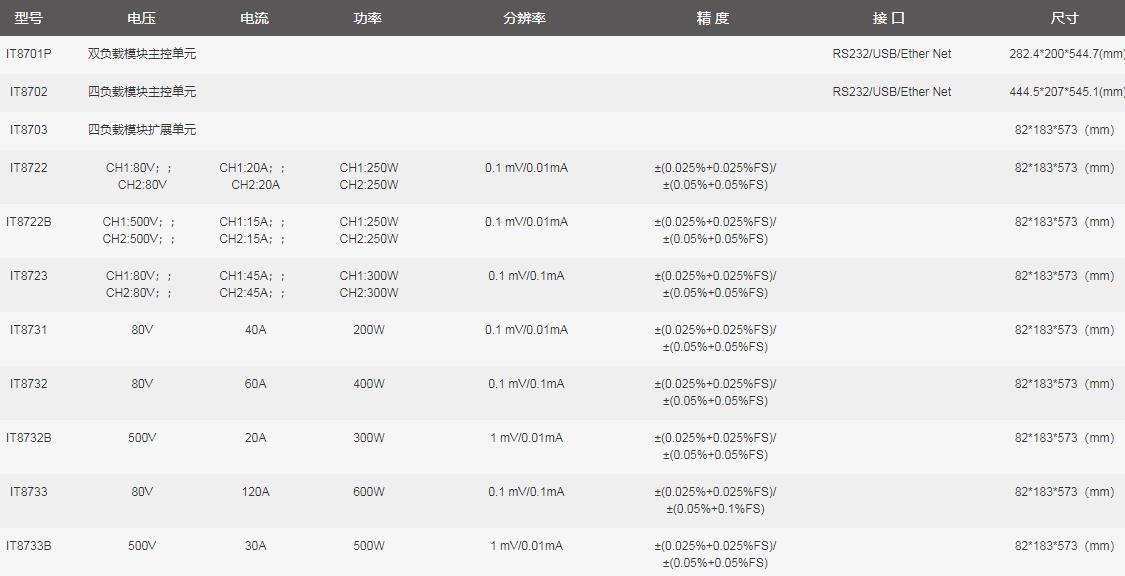

IT8700系列選型參數表

功能特色

IT8700P系列采用可抽換模組式設計，用戶可根據需要自由選配模組。而且每個負載模組和主控模組單元之中都具有高性能微處理芯片。它們之間采用平行架構，因此具有高測試速度。負載模組之間由系統同步控制，也可以同步測試具有多路輸出的電源。

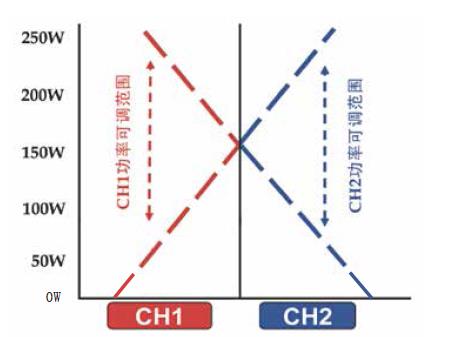

動態功率分配模式

電源測試通常會存在一部分電源功率需求較大，而另一組只需很小的功率，IT8722/IT8722B允許用戶在300W的總功率中，自由分配兩通道的功率，只要任意通道功率不低于50W且不大于250W。一個模組可滿足不同需求。

自動化測試

此功能可應用在自動化生產測試時，可以通過面板或上位機軟件設定每步的測量模式和拉載值，以及測試參數的上下限，并顯示自動判定測試結果是否有超出設定規格。

搭配ITECH測試系統

IT8700可與ITECH電源、電池內阻測試儀及溫度采集儀等組建ITS5300電池測試系統，實現高達上百路通道同時運行，實時記錄電壓、電流等波形，測試數據可導出至EXCEL。

IT8700也可搭配ITECH交直流電源、繼電器卡、I/O卡、DSO卡等組建ITS9500電源測試系統，實現多電源模塊同時測試或多路輸出AC/DC或DC/DC電源模塊的測試。

IT8700搭配IT9380軟件可實現太陽能電池的多路測試，各路測試界面可自由切換，支持采樣時間設置、測試數據的導出，加上IT8700高達50KHz的I-V采樣率，實現了太陽能電池板高效、全自動化的測試。

產品特點

抽換式模組，可自由搭配所需的測試方案；

雙信道模塊可同時顯示每一信道數據，無需切換；

單個機框可達8個通道，擴展機框可達16通道；

雙通道負載模組具有動態功率分配功能，大幅節約設備成本；

高達0.1mV/0.01mA的解析度和高精度；

具有短路峰值電流和峰值電壓的測量功能；

電壓、電流測量速度可達50kHz；

可調整電流上升/下降斜率；

在List模式下，可模擬各種帶載波形；

高達 25kHz 的動態模式；

自動測試功能，可自動判定測試結果是否有超出設定規格；

可同步執行多組電子負載模組拉載；

主控單元及負載模塊均采用高亮度 VFD 顯示；

OVP/OCP/OPP/OTP/防反接保護功能；

內置Ether Net/USB/RS232通信接口，支持SCPI協議；
