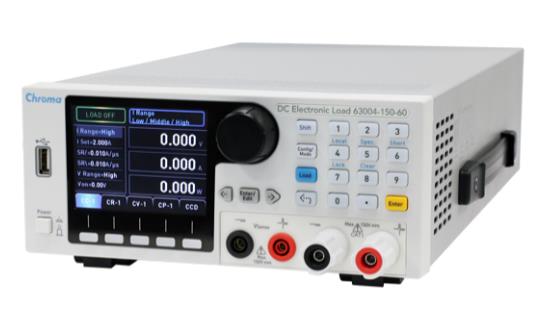

Chroma63000系列直流電子負載，主要是切換式電源供應器、A/D電源供應器、功率電子元件、適配器、3C用電池、充電器及一些電力電子元件等產品測試使用。最大350W的額定功率，適合各種小功率電源產品的測試。

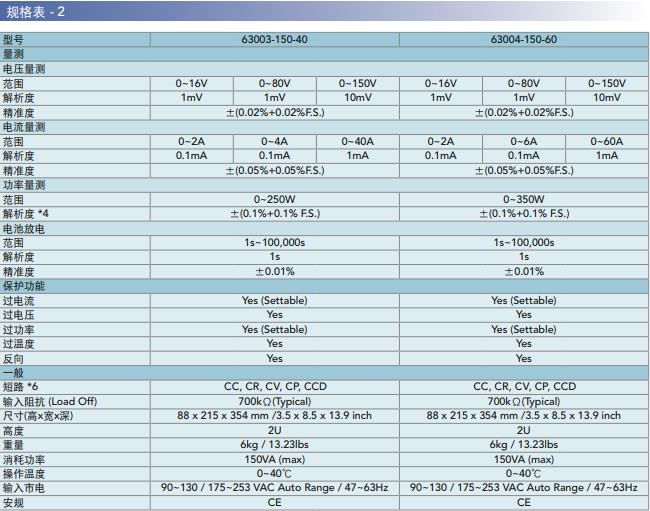

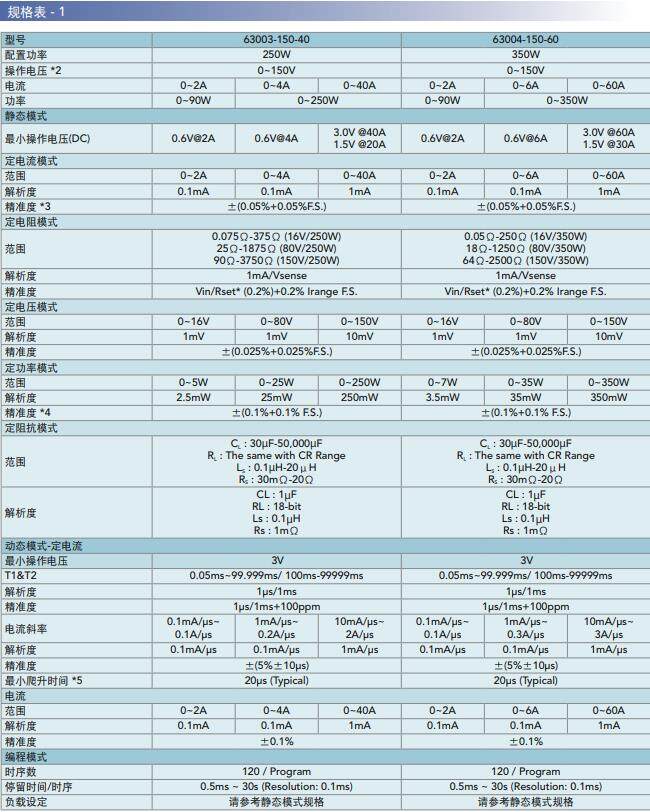

Chroma63000系列選型參數表

功能特色

高精準度量測三檔位
有別于較常見的二檔設計，63000系列三檔位設計可提供不同應用場合電流設定及量測更小的檔位誤差。高、中、低三個負載操作檔位與量測檔位電壓、電流、功率的量測規格分別為電壓0.02%+0.02%F.S. -電流0.05%+0.05%F.S. -功率0.1%+0.1%F.S。

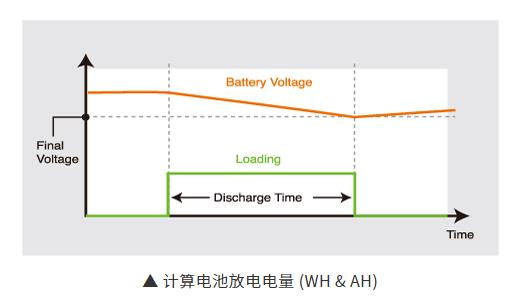

電池放電測試
三種放電模式:定申流、定電陽與定功率模式，設定截止電壓與停止時間(1秒~100.000秒)，讓電子負載能正確的停止拉載，確保電池不因過度放電而損壞測量電池的放電電量(WH、AH)與總放電時間。亦可應用干超電容的放電時間測試和其他相同應用等

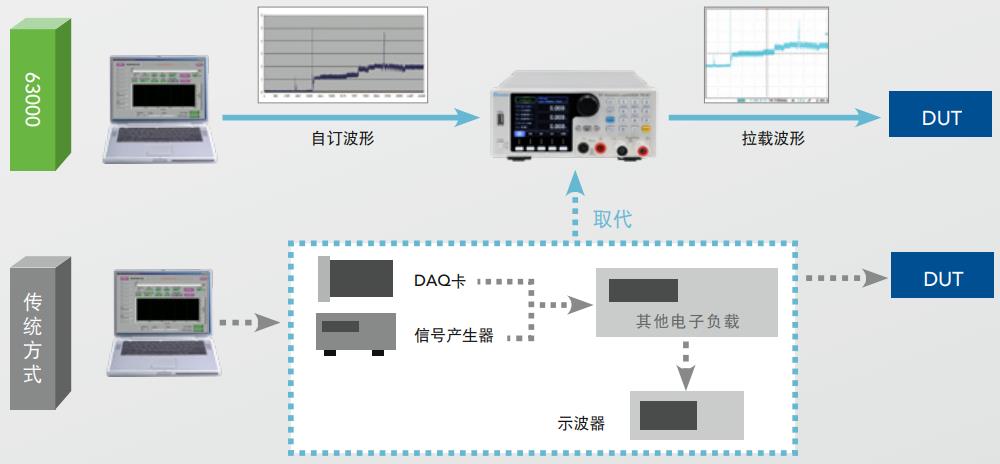

使用者自訂波形功能(UDW)
傳統拉載任意電流波形的方式需經由DAQ卡或任意波形產生器將電流波形送給電子負載進行拉載;新增的使用者自訂波形方式是將電流波形儲存在內建的快閃記憶體(Flash)，可儲存10組電流波形，最高可達150萬個波形點數，拉載實際電流的同時，亦提供拉載過程中所發生最大峰值電壓的正負值，大大節省以示波器確認電壓峰值的時間。

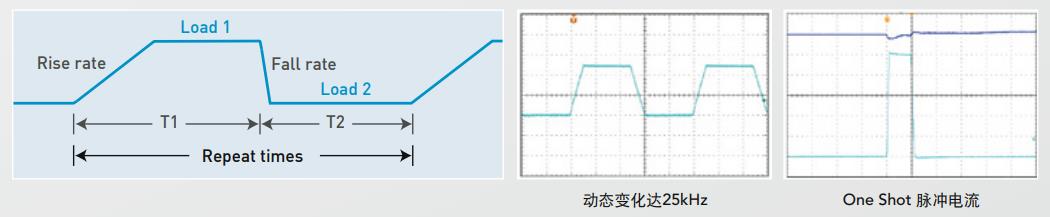

動態負載
63000系列提供動態負載模式，可滿足電源元件對暫態信號及動態響應的性能測試需求。動態負載可編程的參數:電流高/低準位、T1/T2、爬升率/下降率與執行次數執行次數的設定范圍為1~65,535150V機種的電流爬升最小反應時間為20us適合應用干測試D/D轉換器測試，單一脈沖電流負載設定執行次數為一次時，可進行單一脈沖電流拉載，適合測試電池的瞬間大電流耐受程度。

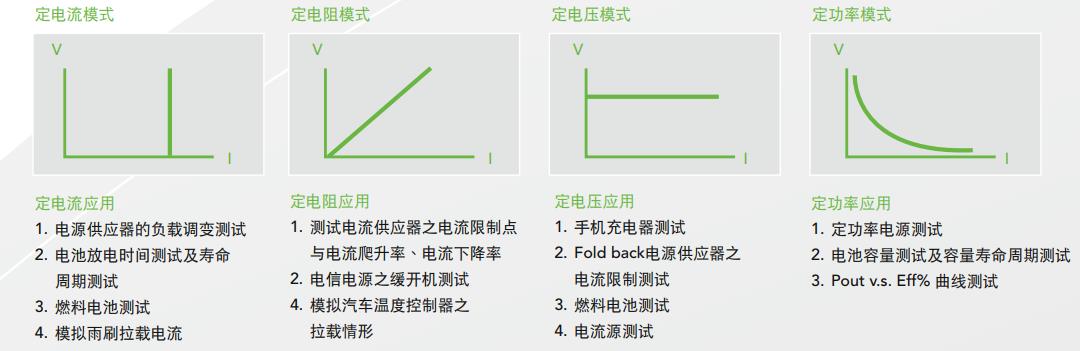

負載應用
