首頁 > 產品中心 > 日置/HIOKI > 分析儀

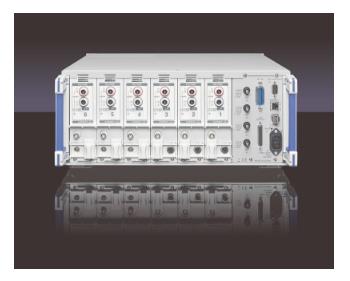

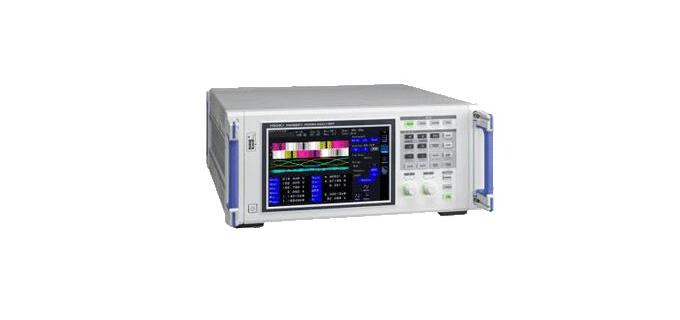

PW6001功率分析儀,PW6001功率分析儀寬廣且穩定的頻率特性,類似于SiC半導體器件的普遍使用,開關設備高速化要求提升,功率測量的帶寬要求日益提高。PW6001和我司之前的機型3390相比,頻帶和采樣率是其10倍。 高精度、寬頻帶且高穩定性。兼?zhèn)涔β蕼y量中重要的三要素,內含技術的基本性能實現詳細的功率分析。

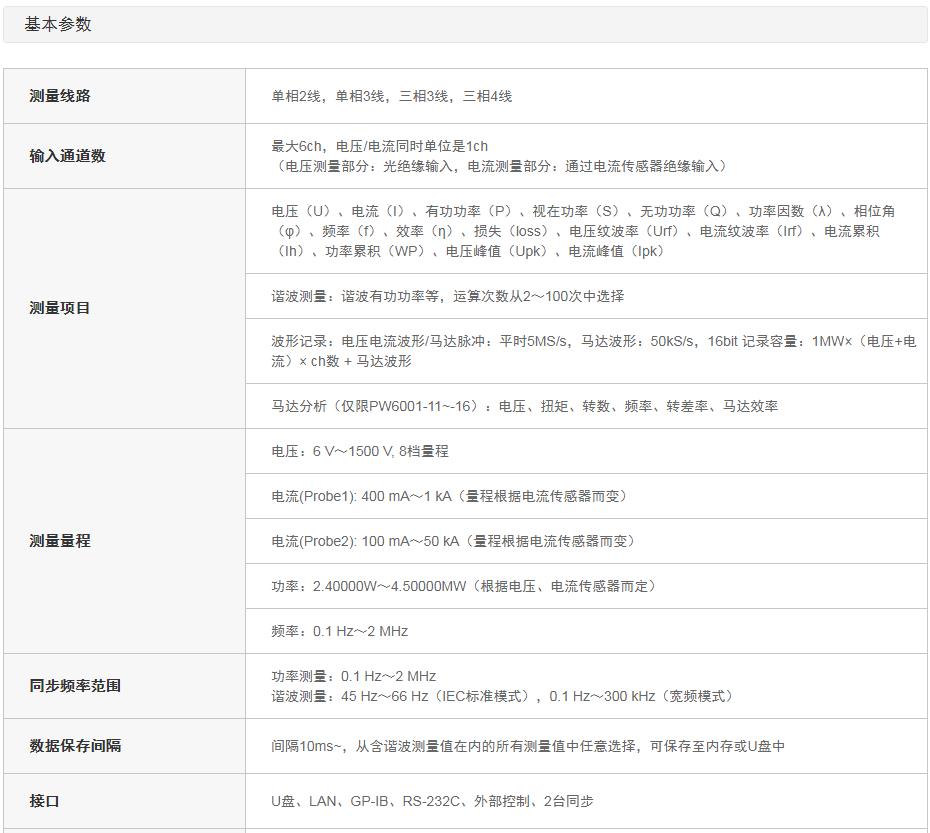

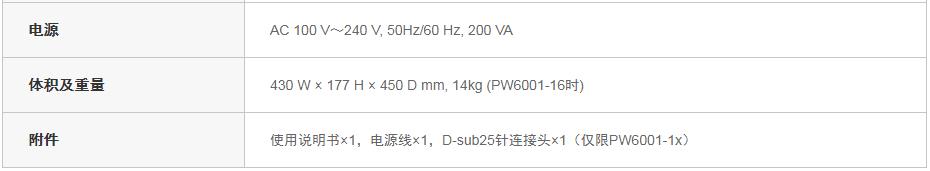

PW6001規格表
功能特色
寬廣且穩定的頻率特性
類似于SiC半導體器件的普遍使用,開關設備高速化要求提升,功率測量的帶寬要求日益提高。PW6001和我司之前的機型3390相比,頻帶和采樣率是其10倍。 高精度、寬頻帶且高穩定性。兼?zhèn)涔β蕼y量中重要的三要素,內含卓越技術的基本性能實現詳細的功率分析。

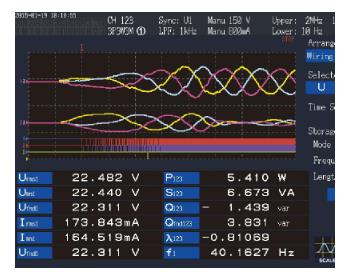

無需示波器的波形分析
除了電壓、電流以外,還能同時顯示扭矩傳感器和編碼器信號。不僅具備觸發、預觸發功能,還有PWM波形觸發、編碼器脈沖觸發等便于進行馬達分析的觸發功能。

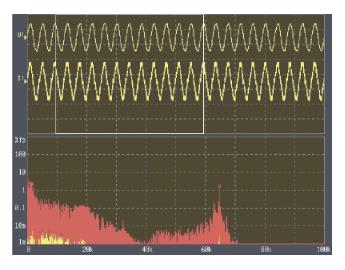

FFT分析目標波形
最大2MHz的頻率分析??扇我庵付úㄐ蔚姆治龇秶娠@示前10個點的峰值和頻率。可以觀測諧波中無法顯示的頻率成分,并保存測量結果描繪目標波形的數字LPF根據測量對象選擇截止頻率。數字LPF徹底去除干擾,并描繪出目標波形。
效率測量中重要的DC精度

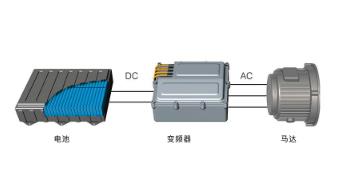

測量DC/AC變頻器這的效率時,不僅是AC精度,DC精 度也很重要。PW6001的DC功率精度±0.02%rdg. ±0.05% f.s.*,可正確且穩定的測量效率,僅限主機精度。

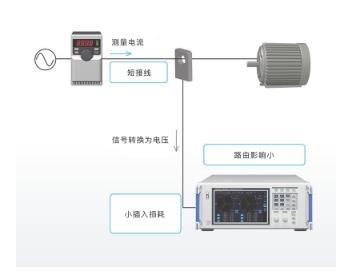

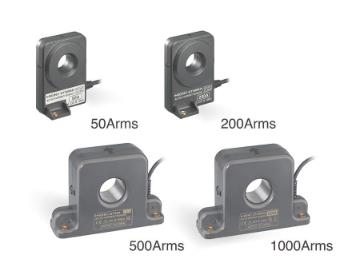

針對高精度測量的專用電流傳感器設計
將電流傳感器連接到測量對象的配線上。減輕了配線和 測量儀器損耗的影響,能夠在最接近實際工作環境的接 線狀態下測量高效率系統。

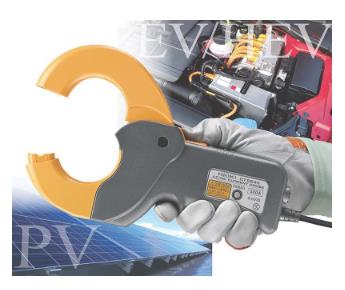

高精度鉗式電流傳感器
廣泛的溫度特性,使用溫度范圍-40℃? 85℃。可用于恒溫室內的設備工作評估或溫度變化劇烈的儀器內部。可靠的性能幫助用戶進行測量。
傳感器組合精度±0.11%
主機精度±0.05%加上傳感器精度±0.06%,可以實現±0.11% 的高精度。而且豐富的傳感器種類能夠測量10mA微小電流到1000A的大電流。
