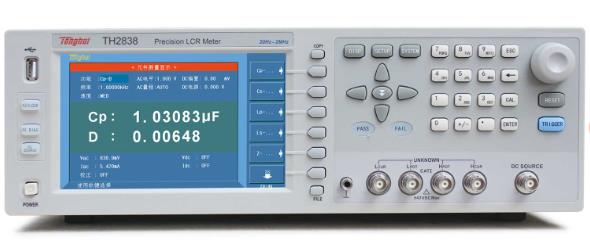

TH2838系列是采用當前國際先進的自動平衡電橋原理研制成功的新一代阻抗測試儀器,其0.05%的基本精度、最快達5.6ms的測試速度、20Hz-2MHz的頻率范圍及高達1GΩ的阻抗測試范圍可以滿足元件與材料的測量要求,特別有利于低損耗(D)電容器和高品質因數(Q)電感器的測量。四端對的端口配置方式可有效消除測試線電磁耦合的影響,將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。

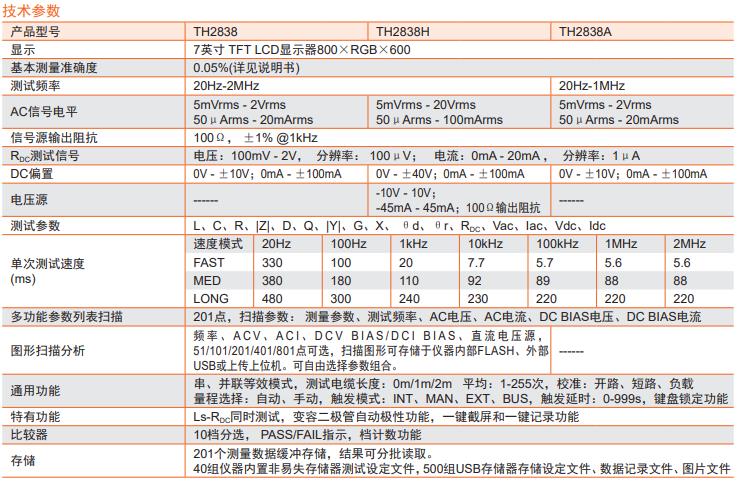

技術參數及配件
功能特點
高精度
自動平衡電橋與普通LCR電橋相比,它能在更寬的頻率范圍內保證更高的頻率精度!下圖以同惠電橋?yàn)槔瑢?duì)比了自動平衡電橋與普通電橋在0-10MHz頻率范圍內的精度差別。目前同惠的自動平衡電橋有TH2839系列、TH2838系列和TH2828系列。
高穩定性和高一致性
高速度
功能與界面
材料介電常數測試
TH2838系列配合專用材料測試夾具TH26077以及上位機軟件可方便、精確的測量材料在不同頻率下的介電常數。

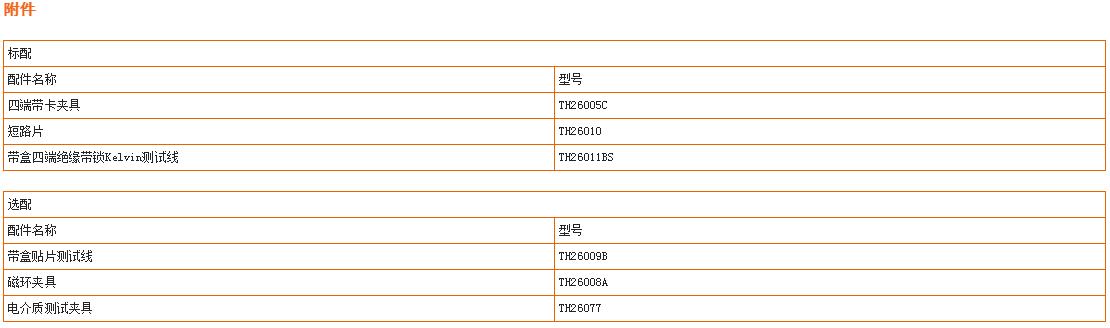

選配附件
上位機軟件
1.通用上位機軟件
測試方式:
文件保存:
硬件連接方式:RS232C、USB、GPIB、LAN
數據圖像保存格式:TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能:自動記錄、設置文件保存、用戶管理等
2.壓電陶瓷上位機軟件
分析設置:
分析結果:
3.阻抗分析軟件(等效電路分析軟件)
現實生活中不同類型的器件可以被等效成簡單的3-4個器件組成的電路模型。阻抗分析儀上位機提供了7種基本的電路模型用于等效這些器件。本軟件還提供了自動匹配功能,即如果被測件為黑盒時,本軟件自動匹配與之最符合的模型并行參數的計算。您可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比,還可以通過您輸入的參數按照您選擇的模型進行擬合。此功能等效的電路模型可以直接輸出成TXT文檔方便用戶保存使用。
無源元件:電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片 組件和網絡元件等的阻抗參數評估和性能分析;
其它元件:印制電路板、繼電器、開關、電纜、電池等的阻抗評估;
磁性材料:鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估;
液晶材料:液晶單元的介電常數、彈性常數等C-V特性。
