TBS1000B-EDU系列數字存儲示波器是專為滿足當今大專院校的需求而設計的。它是第一個使用創新的全新課件系統的示波器,教育工作者能夠把教學材料無縫整合到TBS1000-EDU 示波器上。課件信息直接顯示在示波器顯示屏上,可以用來提供分步說明、背景理論、提示和技巧,或為學生編制實驗工作文檔提供一種高效的方式。儀器包括7英寸WVGA TFT彩色顯示器、高達2GS/s的采樣率、50MHz~200MHz帶寬、雙通道頻率計數器和標配五年保修等等,使得TBS1000B-EDU成為面向教育事業的業內價值最高的入門級示波器。

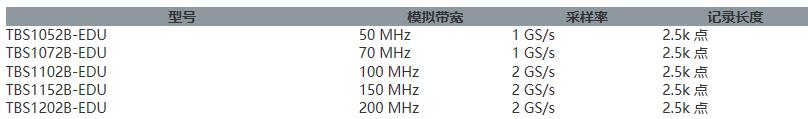

TBS1000B-EDU系列示波器選型參數表
功能特色
脈沖觸發功能可以簡便地捕獲關鍵事件
一旦捕獲信號,TBS1000B-EDU 提供了高級數學運算和測量功能,可以簡便地評估信號質量。用戶可以加、減、乘多個波形, 或使用 34 種自動測量中的任何一種測量,迅速可靠地計算重要的信號特點,如頻率、上升時間或過沖。
標配 34 種自動測量功能,迅速分析信號
對高級頻率分析,前面板按鈕可以迅速進入 FFT 功能,能夠同時顯示頻域波形和時域波形,為查看信號與 FFT 結果之間的關系提供了一種方便的方式。
課件功能
新型課件功能建立了一個教育生態系統,把強大的 PC 課程編輯器軟件與 TBS1000B-EDU 儀器和課件登錄頁面結合起來。 通過新功能,教育工作者能夠創建實驗室說明和指令,然后把材料直接上傳到 TBS1000-EDU 示波器。 可以修改現有實驗的內容,直接支持講座,或探索班級討論中發現的新想法。 學生可以直接在示波器上執行實驗室工作,在由示波器屏幕截圖組成的報告文件中記錄進展情況。 可以在同一教育機構的不同的實驗室、教授之間簡便共享,甚至可以在世界各地不同教育工作者之間共享。 泰克課件網頁的設置使得教育工作者可以簡便地分享自己的課程材料,或評估同事新的有趣的想法,獲得啟發。
直觀的操作
直觀的用戶界面、每條通道垂直控件、自動設置及自動量程,使這些儀器使用起來非常簡便,縮短學習時間,提高效率。在您需要的時間和地方提供幫助。
前面板按鈕,迅速執行 FFT
為進一步增強教學過程,可以使示波器“Autoset”功能失效。 對于那些對學生學習示波器基礎操作非常重要的入門實驗,使 Autoset 失效將幫助他們運用自己掌握的示波器操作知識,而不是使用 Autoset 按鈕走捷徑。 這一功能由密碼控制,通過進入 Utility 菜單中的 Autoset 屏幕,可以禁用或啟用 Autoset。
主要性能指標
200MHz、150 MHz、100 MHz、70 MHz、50 MHz 和 30 MHz 1帶寬型號;
2 通道型號;
所有通道上高達 2 GS/s 的采樣率;
所有通道上 2.5k 點記錄長度;
高級觸發,包括脈沖和行選視頻觸發;
130MHz 型號只在北美和歐洲提供。
主要特點
雙窗口 FFT,同時監測時域和頻域;
集成課件功能;
雙通道頻率計數器;
縮放功能;
自動設置和自動量程功能;
全新經濟型 50 MHz TPP0051 無源探頭;
多種語言的用戶界面;
體積小、重量輕 – 深僅 4.9 英寸 (124 mm),重僅 4.4 磅 (2 kg)連接能力;
前面板上 USB 2.0 主控端口,快速方便地存儲數據;
后面板上 USB 2.0 設備端口,方便地連接 PC。
