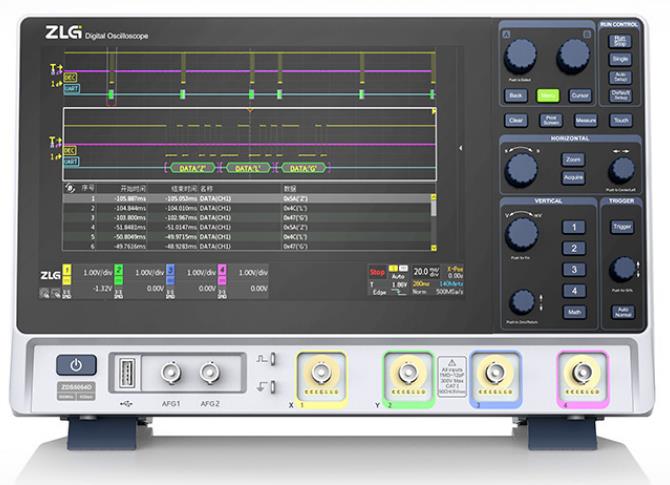

名稱:ZDS5000系列示波器

品牌:致遠/ZLG

型號:ZDS5000系列

是否進口:

聯系電話:18826556162撥打

聯系訂購

產品詳情

汽車電子、醫療器械、軌道交通等專業領域,對產品可靠性要求非常高,需要嚴格測試供電系統、控制系統、執行系統中的多種復雜信號。 ZDS5054Pro專業分析型示波器擁有強大波形捕獲、數據挖掘能力,結合電源分析、環路分析、時序分析等全面的智能分析功能,幫助工程師加快產品調試進度。

手機、智能穿戴、家電等嵌入式智能硬件設備,對于內部總線通信時序一致性有嚴格要求。隨著智能化程度提升,設備中器件數量越來越多,過去依靠工程師使用示波器手動測量通信時序的方式,效率低下且難以保證測試標準一致。ZDS5054D智能硬件分析型示波器,支持40多種協議解碼,IIC、SPI、IIS等多種通信協議時序分析,幫助工程師迅速完智能硬件內部通信調試。

在節能減排的時代背景下,從毫瓦級到兆瓦級的開關電源產品,都在往高頻、高效、高密度、智能化的方向發展,對于開關器件、磁性元件、電容、電感等器件的測試要求越來越高。ZDS5054A電源分析型示波器,針對電源白盒測試開發了電源分析、環路分析、電源通信協議解碼等功能,幫助工程師快速設計高效率、高可靠的電源。

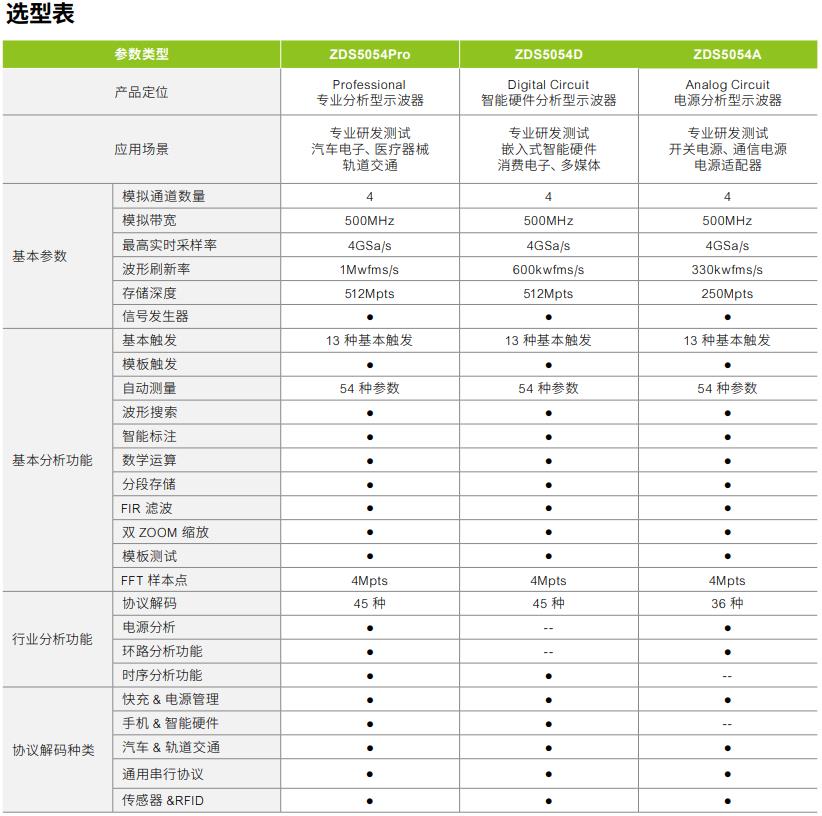

ZDS5000系列示波器選型參數表


功能特色

512Mpts存儲深度,捕獲長時間波形不失真

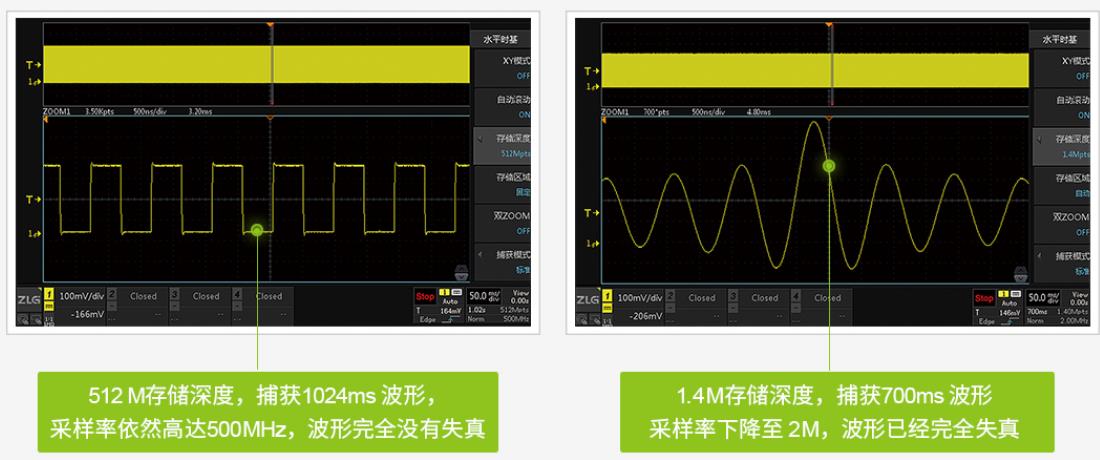

存儲深度=采樣率×采樣時間;如果存儲深度不足,高采樣率的情況下只能捕獲一小段波形,ZDS5054D標配512Mpts超大存儲深度,捕獲1024ms波形的情況下,依然可以保持100MSa/s采樣率。


45種協議解碼,助力通信協議調試

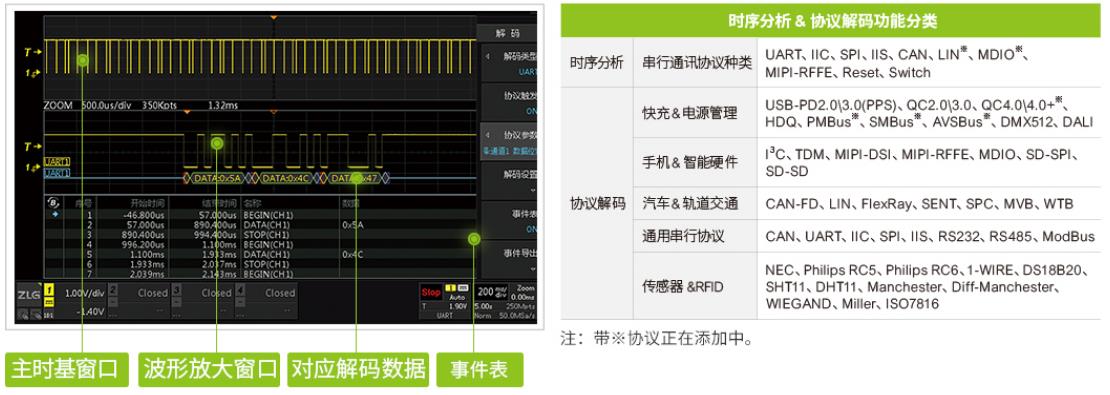

ZDS5054Pro、ZD5054D顛覆性地標配45種串行通信協議解碼,涵蓋常用的現場總線、系統總線以及內部總線。3秒鐘即可完成512Mpts波形解碼,協助工程師快速完成通信調試。


時序分析:1秒完成通信時序一致性測試

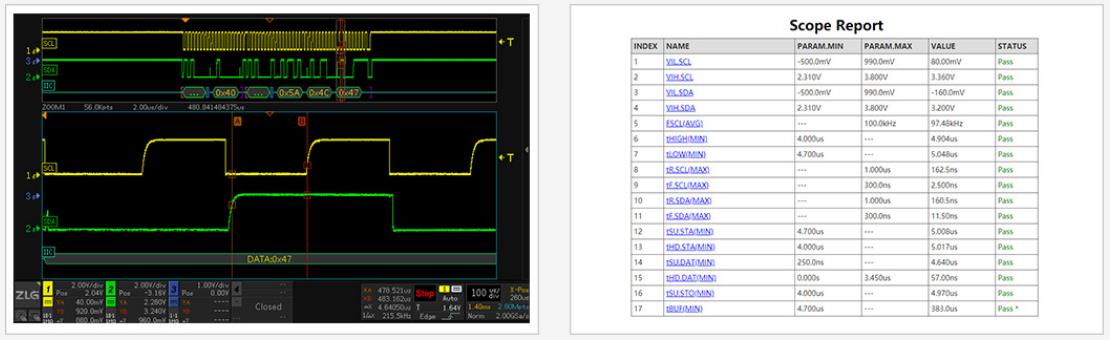

手機、智能穿戴、家電、智慧屏、多媒體影音等嵌入式智能設備,對于內部總線通信時序一致性有嚴格要求。ZDS5054D創新的時序分析功能,可分析IIC、IIS、SPI、MIPI-RFFE等信號的脈寬、幅值、邊沿、建立時間、保持時間等多種組合參數,原本手動測試需要幾十分鐘,使用時序分析功能自動測試僅需一秒鐘即可完成,并可導出測試報告。


電源分析:助力電源信號完整性分析

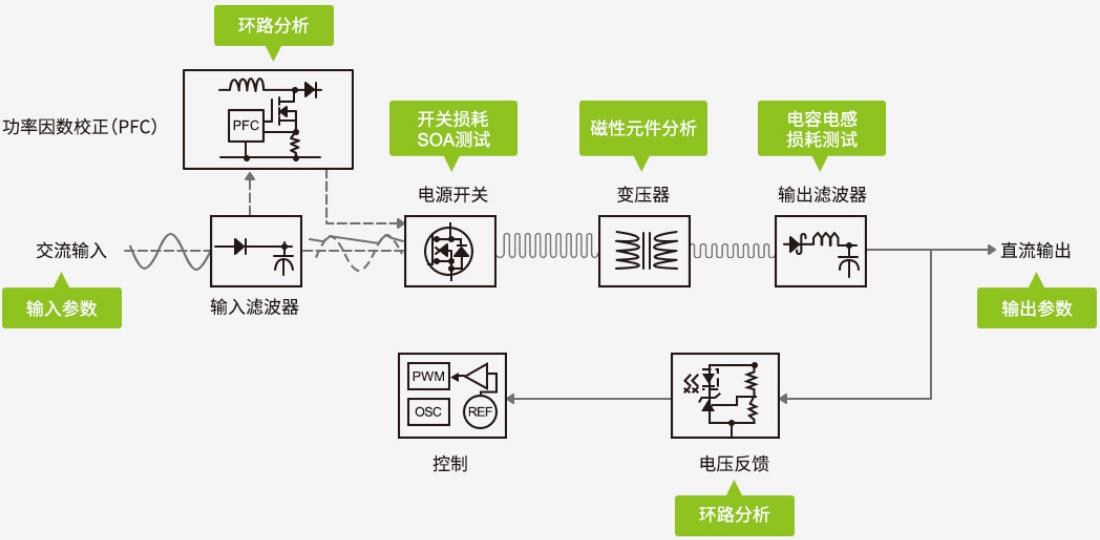

ZDS5054A電源分析功能涵蓋了輸入輸出特性測試,MOSFET、磁性元件、電容、電感等器件分析,調制波形測試等功能,全方位評測電源可靠性。


MOSFET開關損耗精準量化

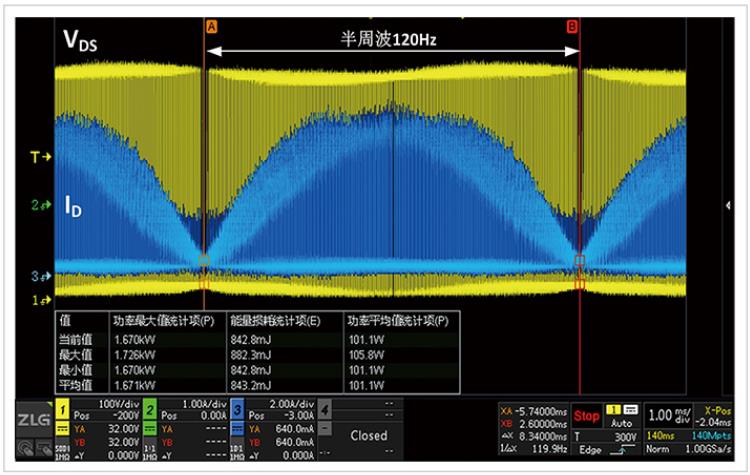

功率MOSFET開關損耗測試是PFC電源調試中的難點,由于SPWM每個周期的開關損耗都不相同,傳統通過手光標和數學運算手動測試的方式已經不適用。ZDS5054A示波器標配512Mpts存儲深度,可捕獲多個完整調制周期SPWM波形,自動統計各開關周期的開通/關斷/導通損耗,計算最大值、最小值、平均值,準確量化開關器件的功率損耗。


SOA測試:有效保障MOSFET工作安全

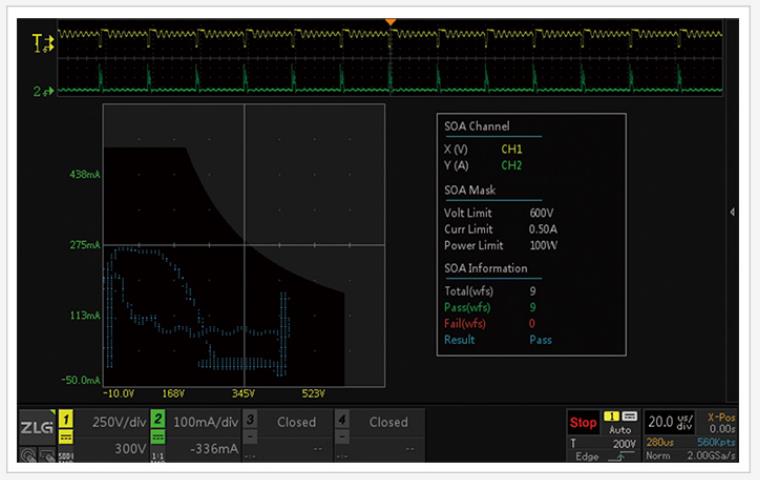

功率MOSFET瞬時電壓、電流、功率超出安全工作區,會導致器件損壞、爆炸的風險陡增,常規調試手段難以對器件的各種工況進行全面評估。SOA 安全工作區分析功能,可統計MOSFET在所有工況下瞬時參數超出安全工作區的概率,便于工程師更好的評估電源工作穩定性。


環路分析:快速判斷電源環路穩定性

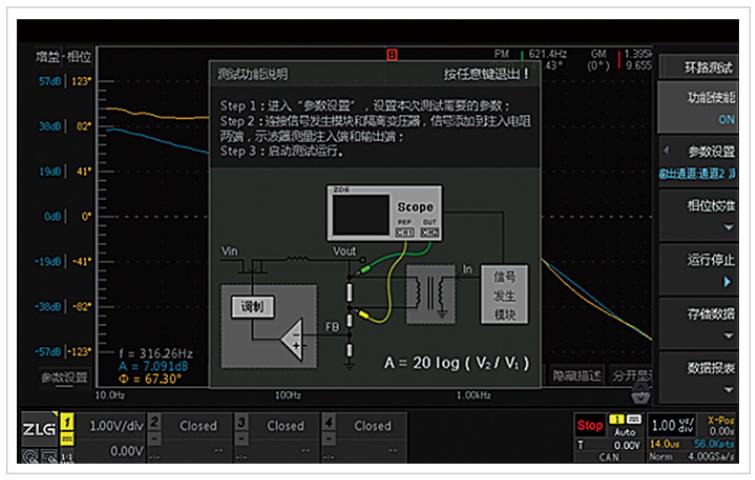

穩定的反饋環路對開關電源來說是非常重要的,如果沒有足夠的相位裕度和幅值裕度,電源的動態性能就會很差或者出現輸出振蕩。伯德圖可以直觀呈現負反饋系統的增益、相位的頻率響應曲線,通過分析系統的增益余量與相位余量,可以判斷控制系統是否穩定。


內置雙通道AFG信號發生器

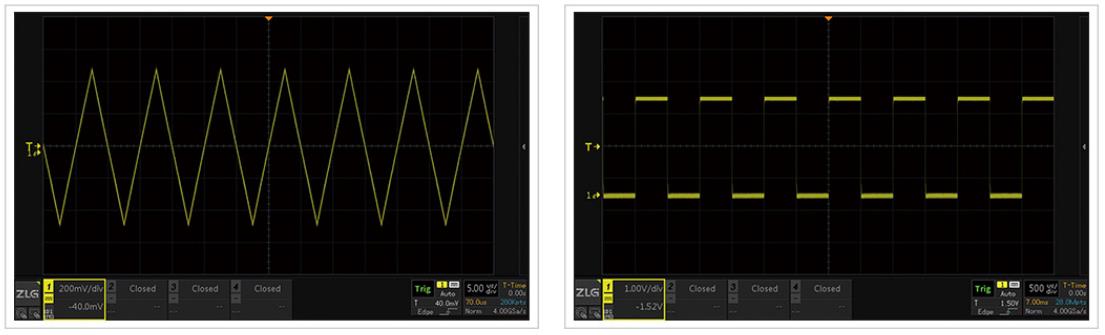

內置函數信號發生器,支持正弦波、三角波、方波、鋸齒波等標準函數信號輸出,頻率高達30MHz,可以自動掃描電源控制環路伯德圖,自動顯示相位裕度和增益裕度等參數,幫助工程師快速進行環路分析,加快調試效率。


領先的波形捕獲能力

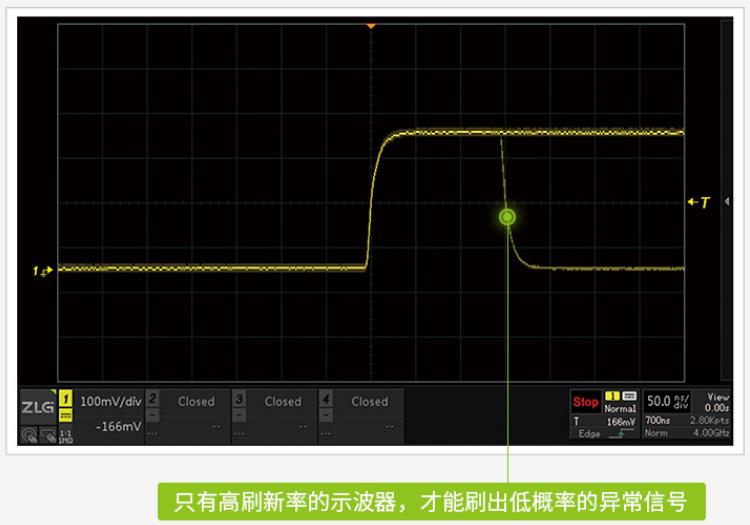

100萬次/秒波形刷新率,快速發現異常信號;示波器波形刷新率越高,死區時間就越短,可以更快發現偶發性的異常信號。ZDS5054Pro示波器突破100萬次/秒波形刷新率,讓工程師快速發現異常信號。


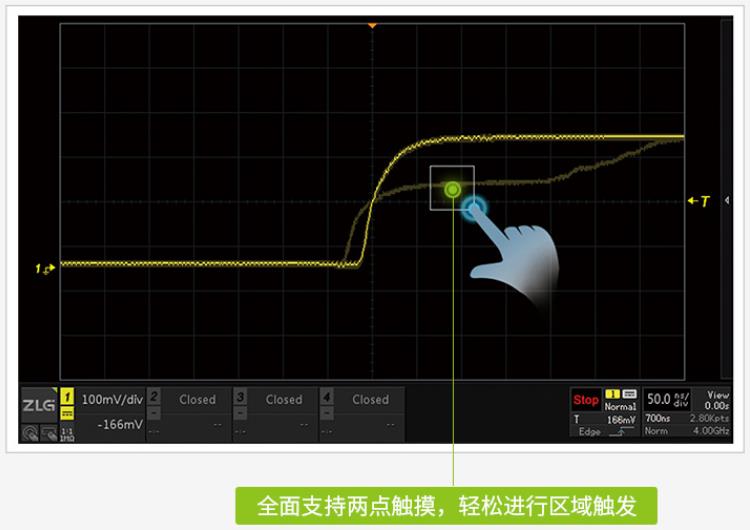

豐富的觸發方式,靈活捕獲信號

標配13種基本觸發,33種協議觸發,創新的模板觸發,幫助工程師采用靈活地捕獲所需信號。


豐富的數據挖掘功能

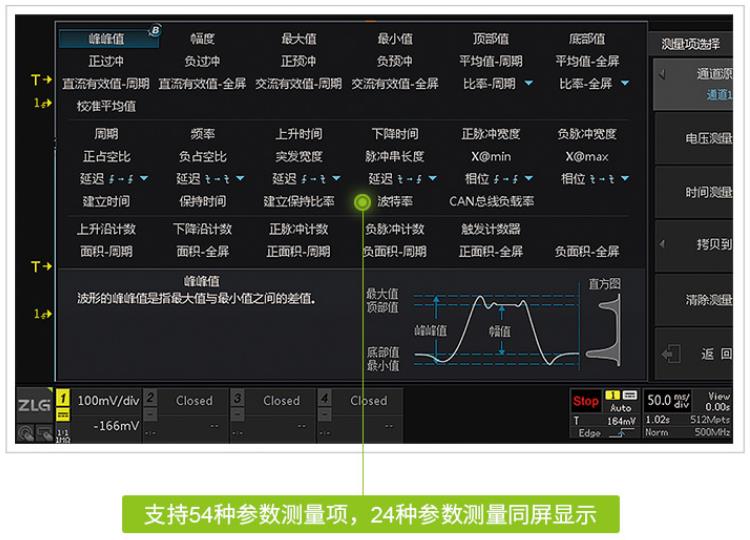

參數測量,快速判斷異常;支持54種參數的全屏測量統計,通過FPGA并行計算全部波形的最大值,最小值,平均值,標準差,最多可同時顯示24種參數,計算全程僅需1秒鐘。


波形搜索,快速定位異常

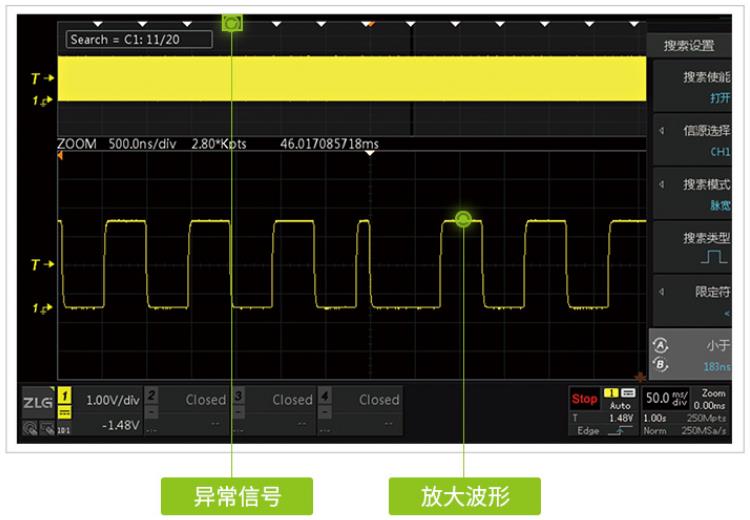

支持邊沿、脈寬、欠幅、上市/下降時間、周期/頻率等多種搜索條件,基于全硬件加速搜索算法,僅需1秒即可從海量波形中快速定位符合搜索條件的波形,自動標記使異常信號一覽無余。


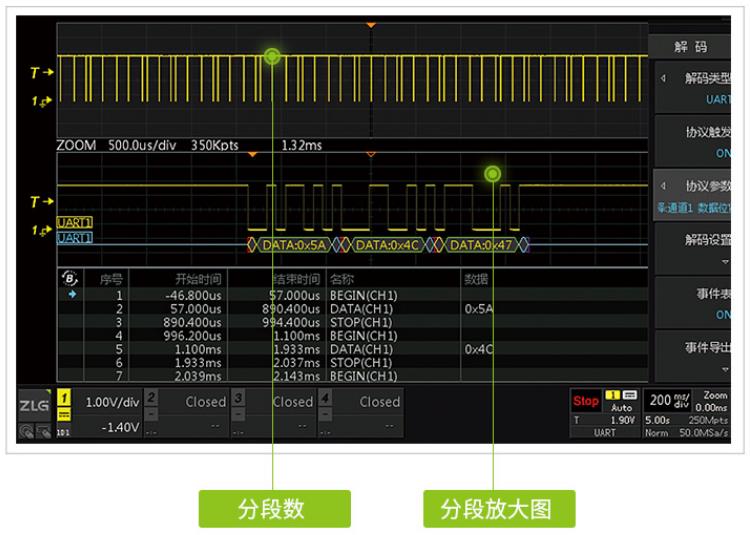

分段存儲,52萬幀歷史波形記錄

對于偶發信號的波形統計分析,過去需要工程師蹲守在示波器前進行手動測試。分段存儲功能可對觸發的特定波形進行存儲、回放,波形幀數最高可達52萬幀,徹底解放工程師的工作。
