icon 首頁 > 產品中心 > 致遠/ZLG > 分析儀

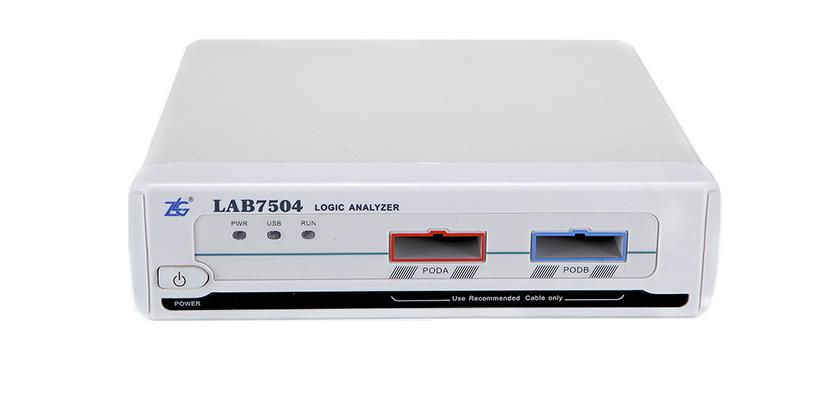

名稱:邏輯分析儀

品牌:致遠/ZLG

型號:LAB7504

是否進口:

聯系電話:18826556162撥打

聯系訂購

產品詳情

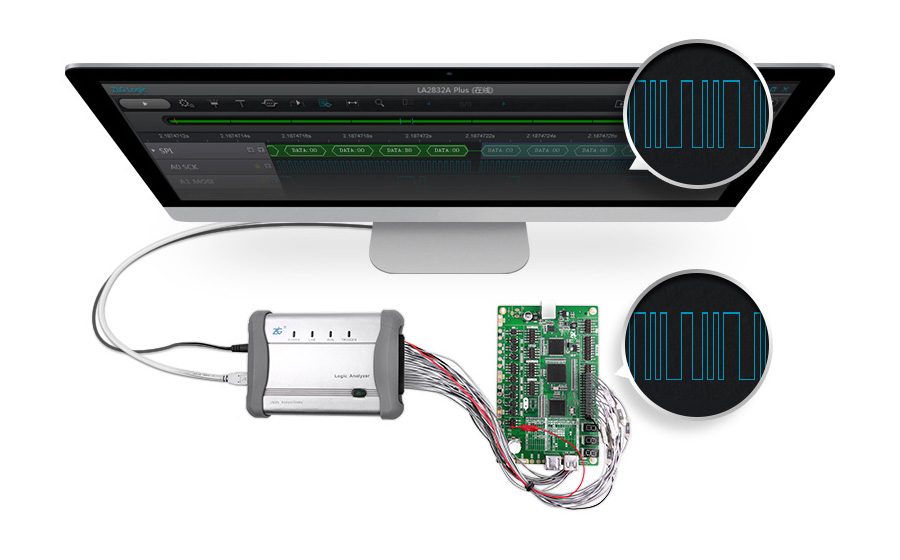

邏輯分析儀是一種類似于示波器的波形分析設備,能夠連續不斷地采集電路的邏輯電平,并通過存儲和波形顯示直觀地呈現信號時序關系,幫助用戶快速調試電路種存在的通信問題。

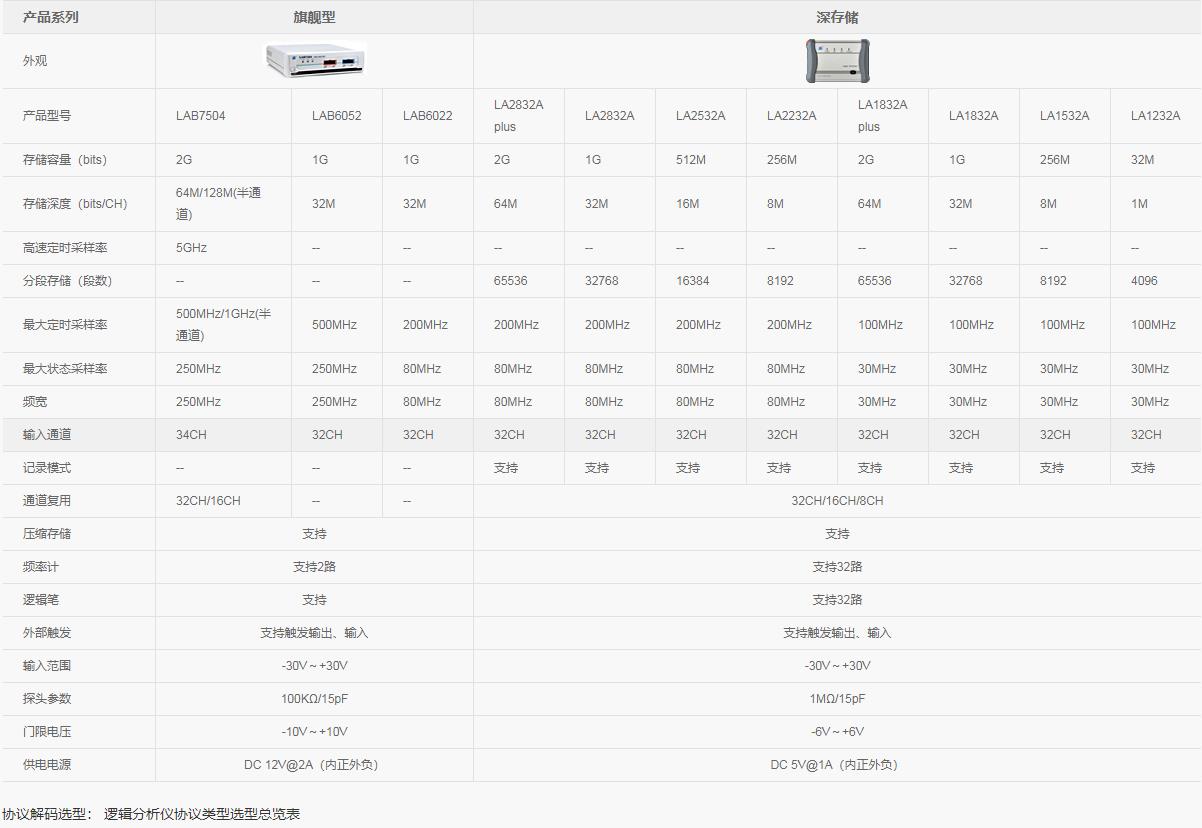

邏輯分析儀選型參數表



功能特色

采樣率高達1GHz

允許用戶靈活設置,滿足廣泛的數字信號調試需求(采樣率越高就能越準確的分析信號時序)。

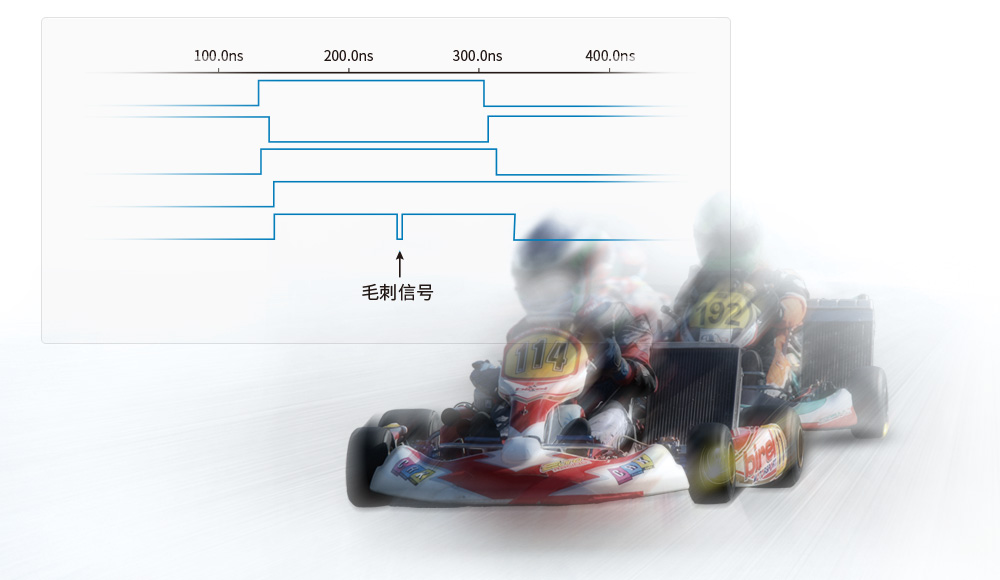

支持高速采樣模式

開啟高速采樣模式后,采樣率高達5GHz,即可精確捕獲任何毛刺信號,同時也能精確測量各通道之間的信號時差。


大存儲深度

通道存儲容量高達128Mbits,且支持?jǐn)?shù)據壓縮存儲(Timing、State、Timing-State),用戶可根據實際被測信號不同進行靈活設置,進而記錄更長時間波形。

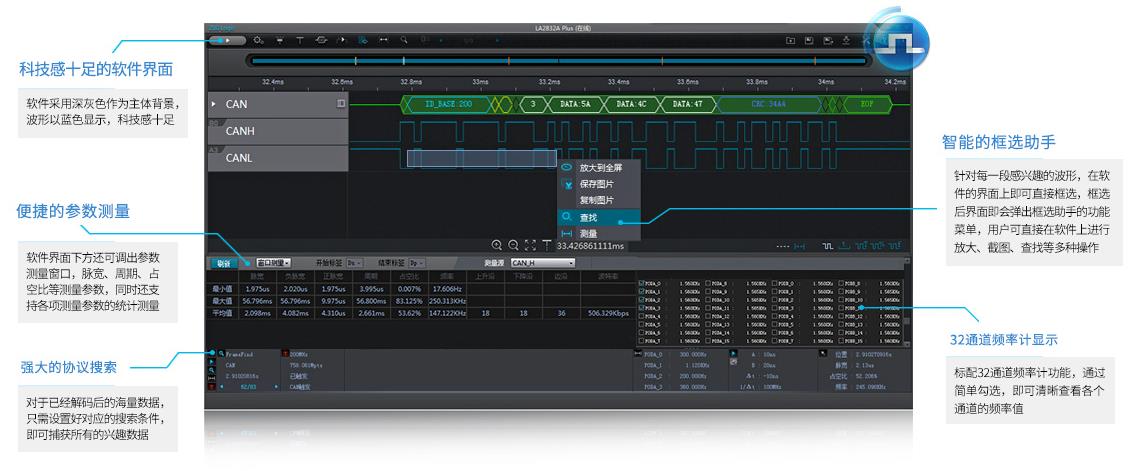

ZLG logic軟件界面


豐富的協議插件

ZLGlogic配備超過60種協議插件,各項協議分類清晰,易于查找,協議插件選擇一目了然

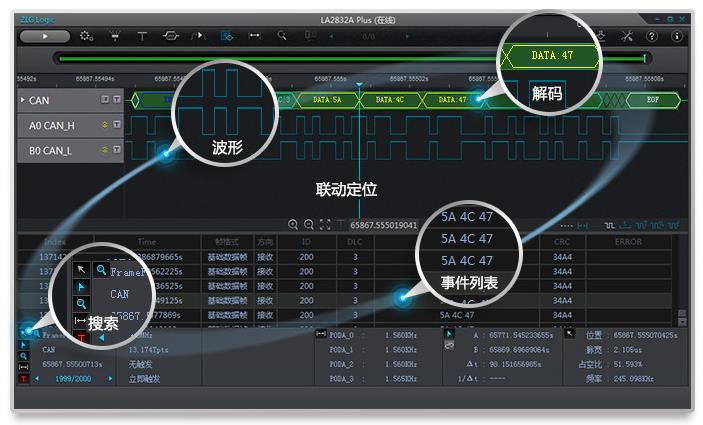

聯動定位

對于感興趣的事件,ZLGlogic能夠?qū)崿F(xiàn)解碼、波形、搜索、事件列表聯動定位,從任何一個角度都可以快速查找到興趣波形。

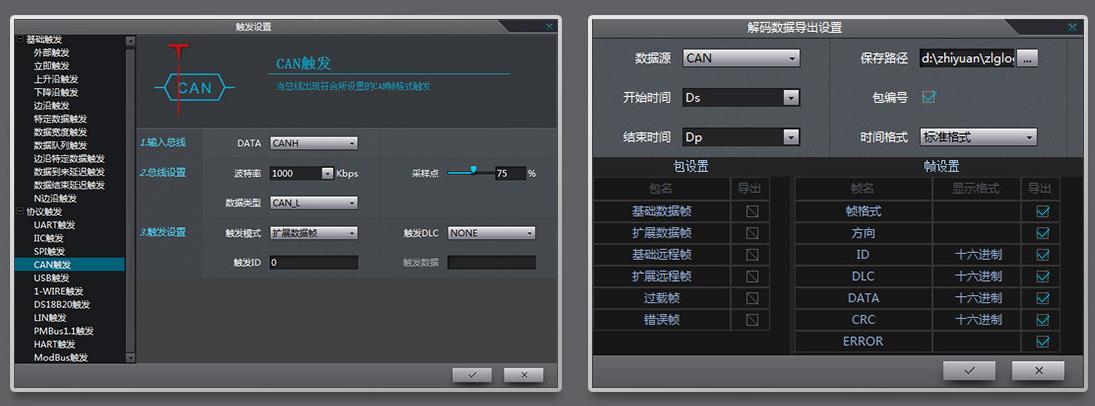

靈活的觸發與導出功能

豐富的觸發方式對于協議數據捕獲而言至關重要,ZLGlogic擁有非常豐富的觸發方式,用戶可以靈活選擇。同時還具有強大的數據導出功能,用戶可在導出前靈活設置數據的包設置和幀設置,從而迅速得到所需的文件格式。

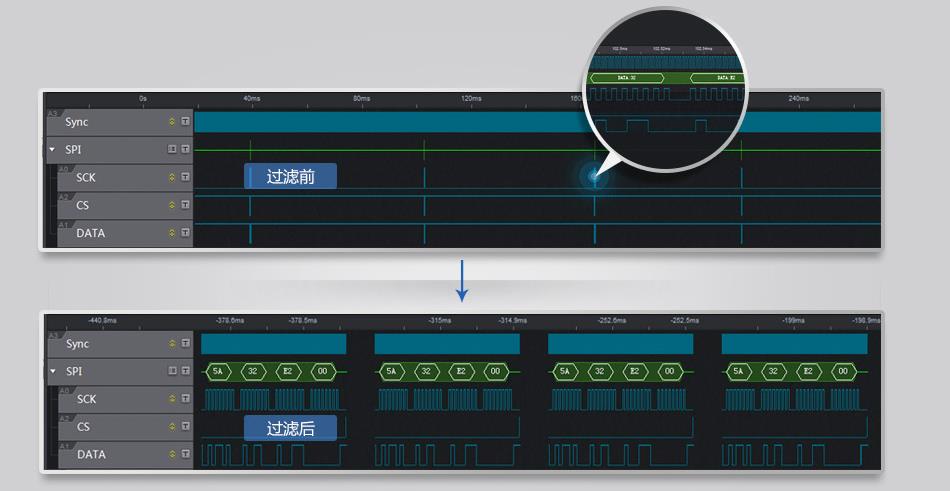

智能過濾存儲

分段存儲及條件存儲,智能記錄,實時過濾冗余數據、存儲有效信息,極大的提高調試分析效率。


高保真不間斷實時記錄

支持低速協議超長時間記錄,數據實時傳回PC存儲,不受設備存儲容量限制?;跓o(wú)損壓縮算法,保證最高采樣率下不占用額外帶寬,實現高保真數據采樣。
