CAN總線故障排查中,難點最大的就是偶發性故障。讓用戶甚至CAN專家都無法準確判斷問題的源頭。比如,風力發電機變槳系統在72小時中發生一次CAN數據傳輸中斷;新能源車輛在行駛1萬公里過程中出現一次儀表盤“黑了”,但后來怎么都無法復現;高鐵列車在行駛2000公里中出現1次由于CAN通訊異常而導致的緊急減速等等。這些偶發性的CAN通訊異常就像定時炸彈,讓設計師和用戶膽戰心驚。

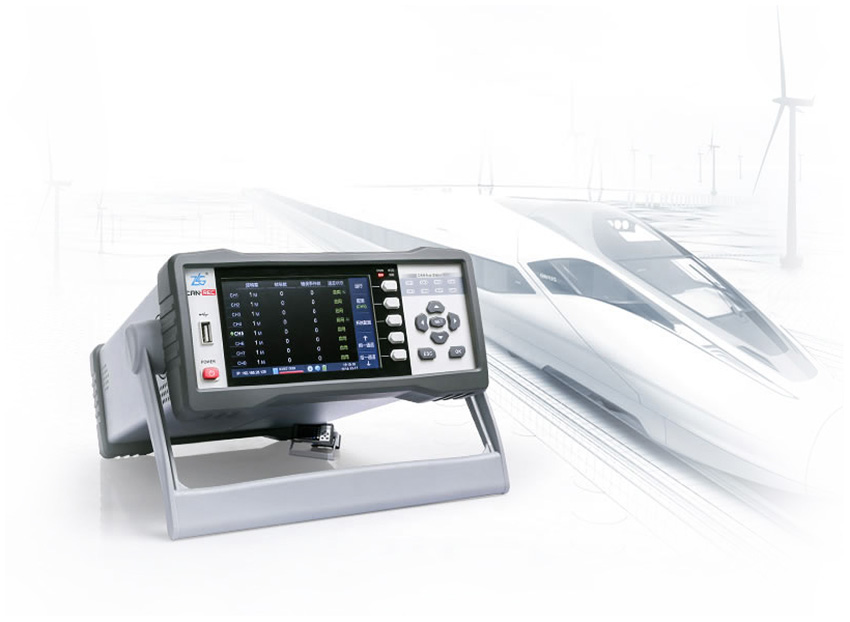

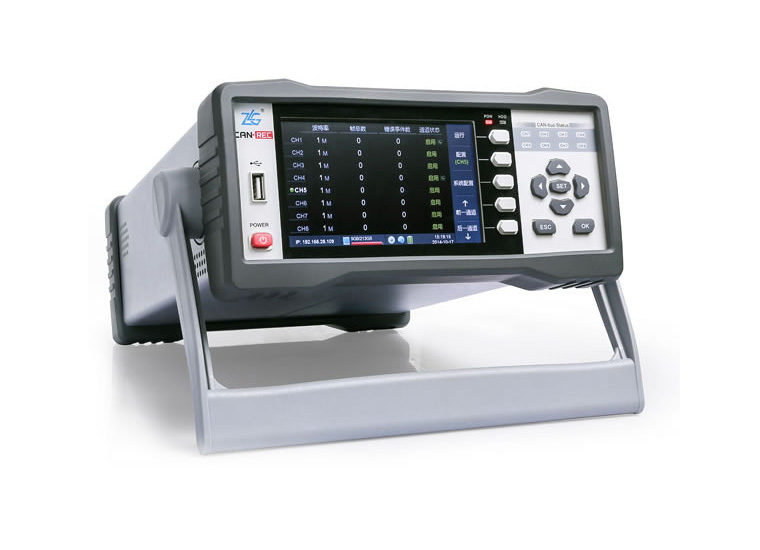

廣州致遠電子有限公司根據客戶需求,研發出CANREC—— 8通道CAN總線記錄分析儀,可脫離PC獨立運行,長時間存儲CAN報文和波形,保證用戶可以找到錯誤,并且看得到錯誤發生前后的波形。

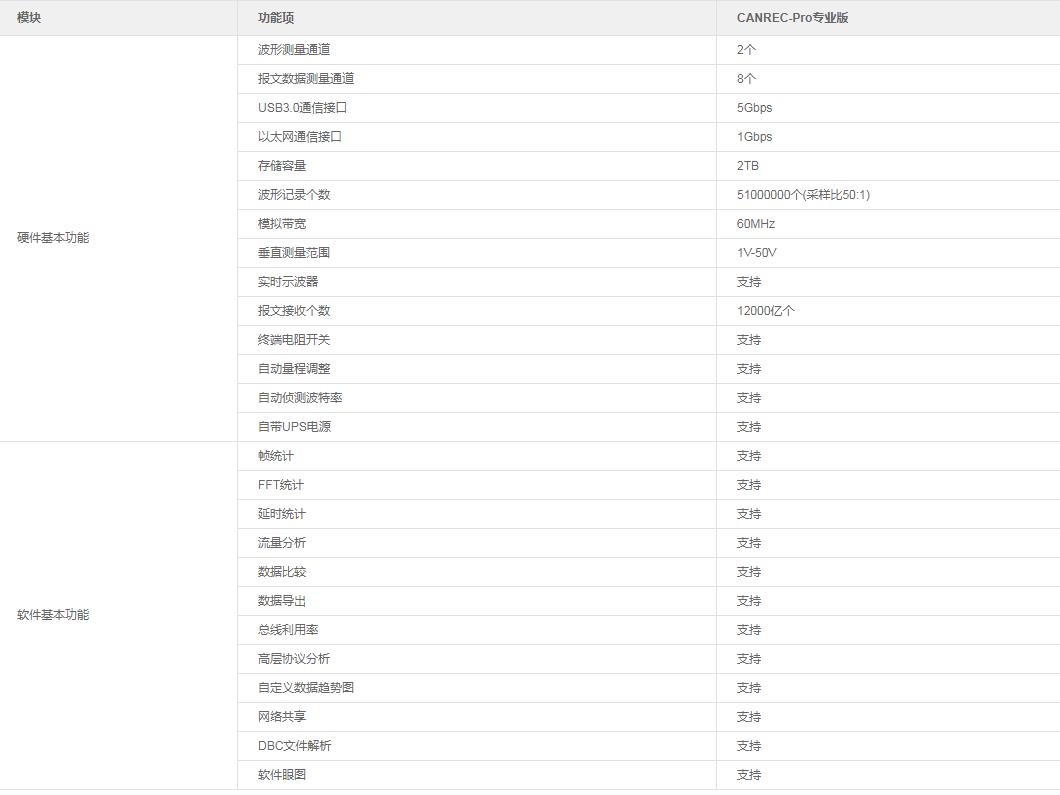

CAN記錄分析儀選型參數表
功能特色
CAN-bus總線偶發性故障排查與解決的方案
目前已經成功為高速鐵路、地鐵、醫療、樓宇安防、電梯控制、煤礦安全等場合排除偶發性故障。

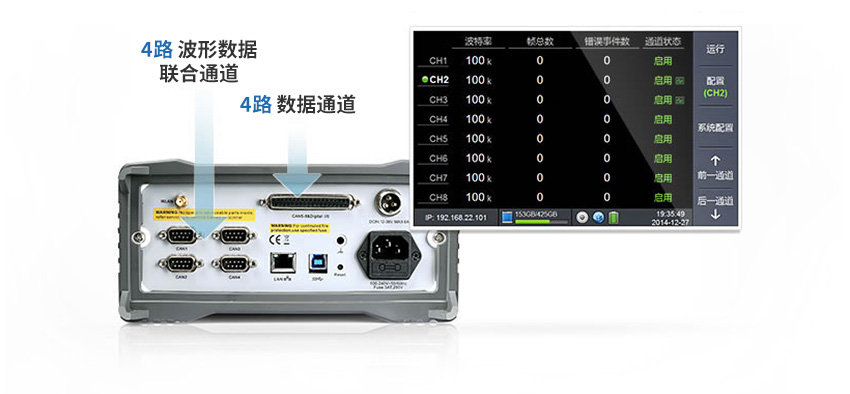

八路可同時工作的CAN通道
八個通道可以同時記錄報文,其中兩個通道可記錄波形。

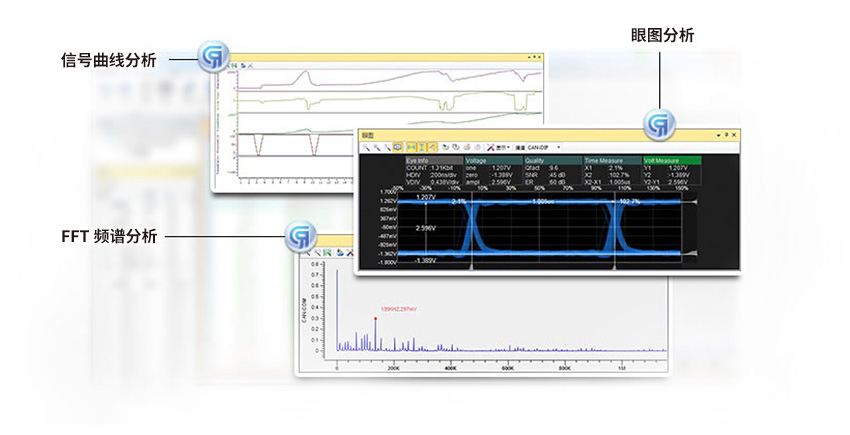

強大的分析軟件
可以對波形進行眼圖分析、FFT分析、信號曲線等統計分析。

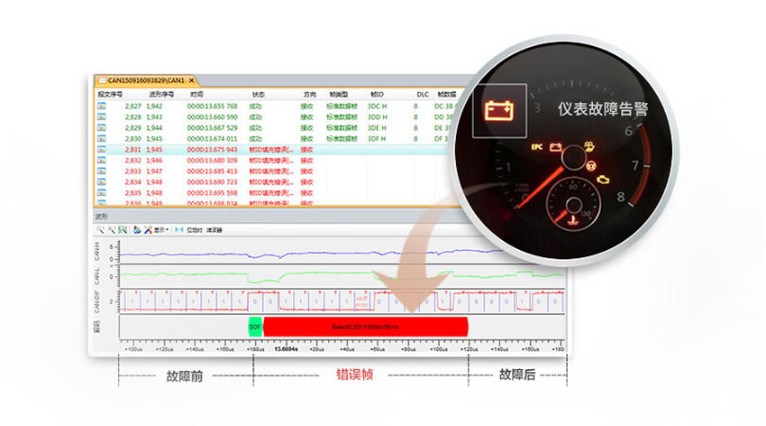

報文與波形對應查看
報文與波形對應查看,方便查看故障時的波形與前后的波形。

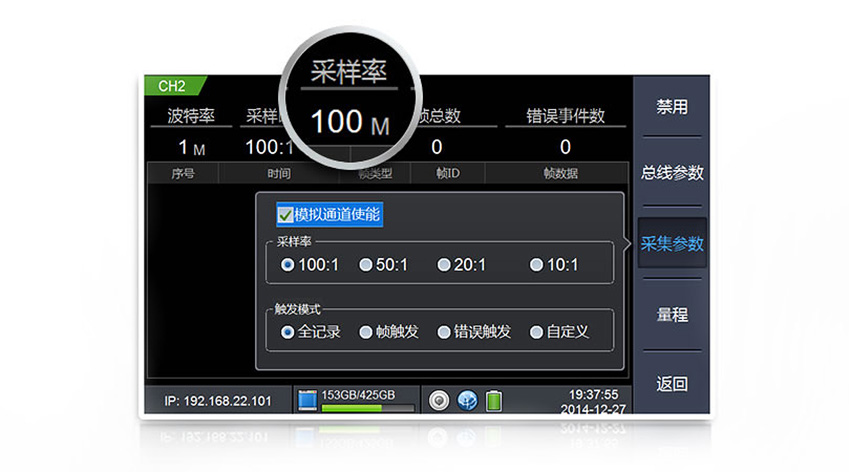

最高100M采樣率,讓您看清楚波形的細節

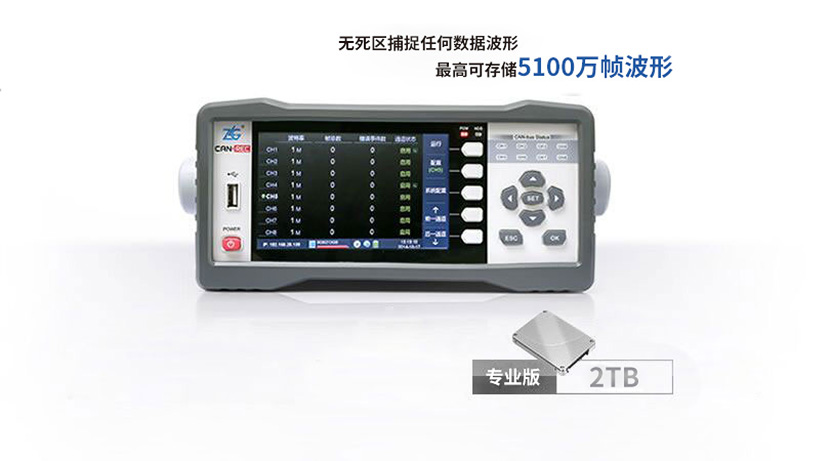

固態硬盤存儲深度大
超長數據與波形記錄時間

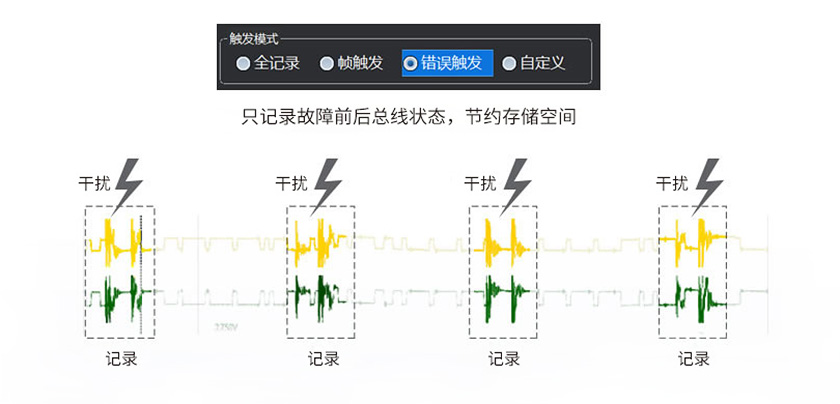

可配置為觸發記錄模式
2500VDC電氣隔離CAN接口(模擬通道也隔離)
無需考慮接地回流干擾的問題,靜電等級接觸放電±8KV。

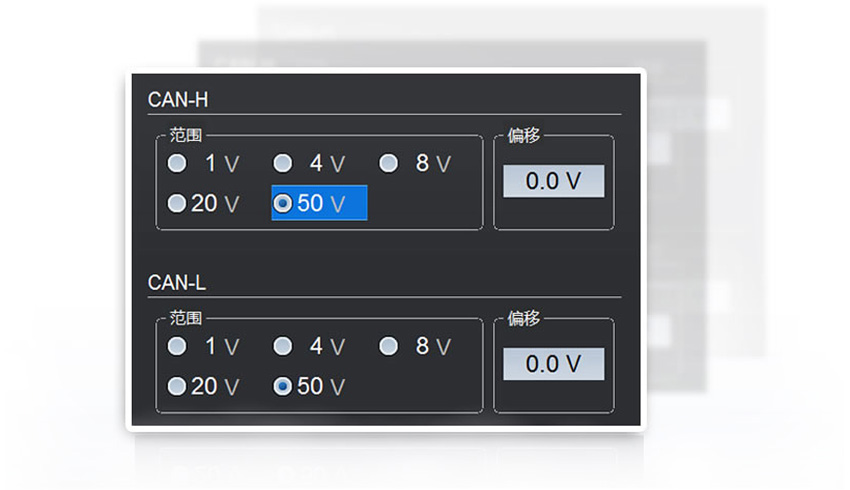

最高可達50V的測量范圍
保證準確地測量耦合干擾強度。

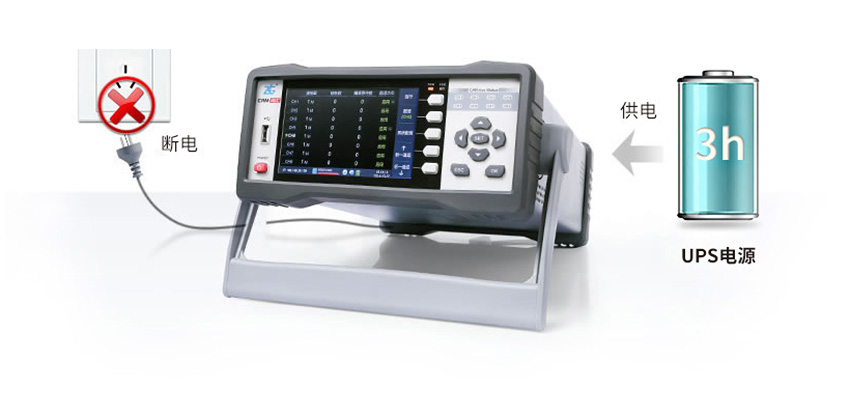

大容量UPS電源,保證斷電情況下維持2-3小時供電

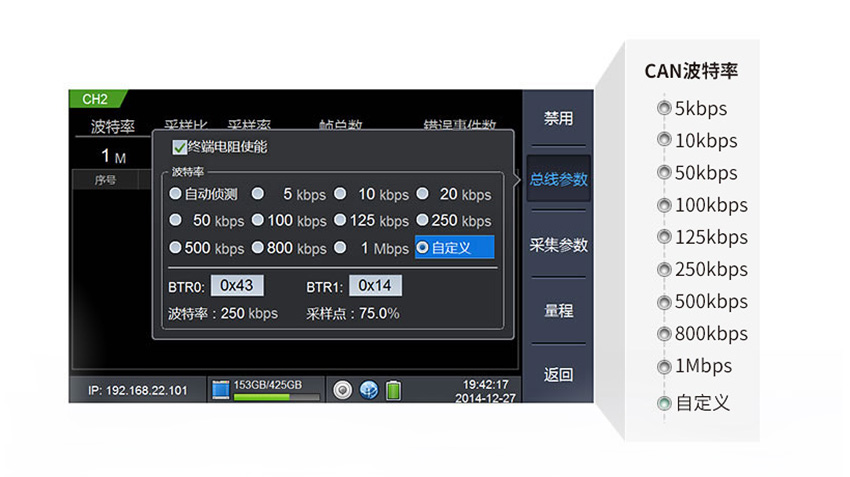

CAN波特率可自動適應,或者強制鎖定
范圍在0Kbps~1.5Mbps之間??墒鼓芑蛘呓菇K端電阻。

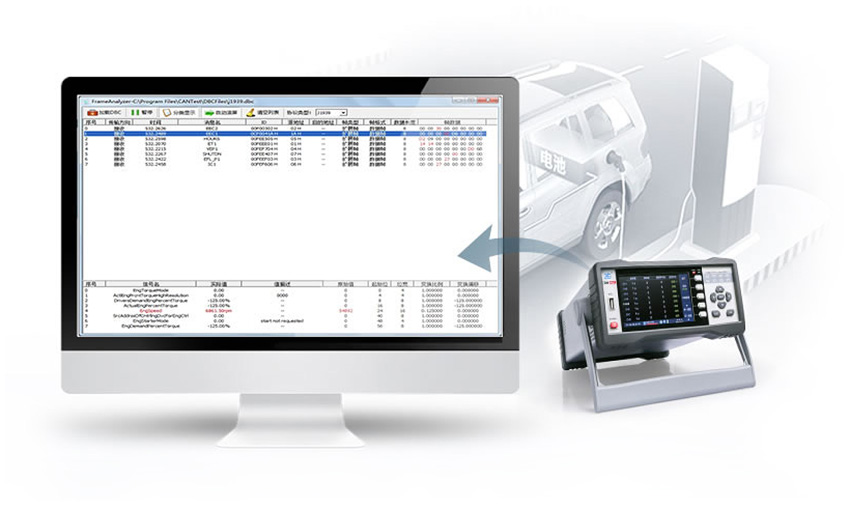

支持車載DBC解碼、CANopen、J1939協議、國網充電樁與BMS協議分析
CAN協議完全符合CAN 2.0B規范,兼容CAN 2.0A,符合ISO 11898-1/2
