首頁 > 產品中心 > 泰克/Tektronix > 示波器
TBS2000系列示波器可以捕獲和顯示明顯多得多的信號,幫助您更快地評估設計。全新的波形上面光標讀數和 32 種自動測量,使您能夠簡便地、滿懷信心地分析信號,每種功能都擁有豐富的小貼士,幫助您迅速選擇正確的功能。TekVPI探頭接口不僅適用于傳統 BNC 連接,還支持最新有源電壓探頭和電流探頭,應用范圍極廣,專業的設計,讓你的工作更輕松。TBS2000系列是為了簡便操作和快速操作教學專門設計的。專用控制功能可以迅速進入重要設置,您可以更快地評估信號。許多示波器僅有 8 個豎格和 10 個橫格,而 TBS2000則提供了 10 個豎格和 15 個橫格,您可以看到更多的信號信息。顯示器還為測量結果和菜單信息提供了更多的空間。

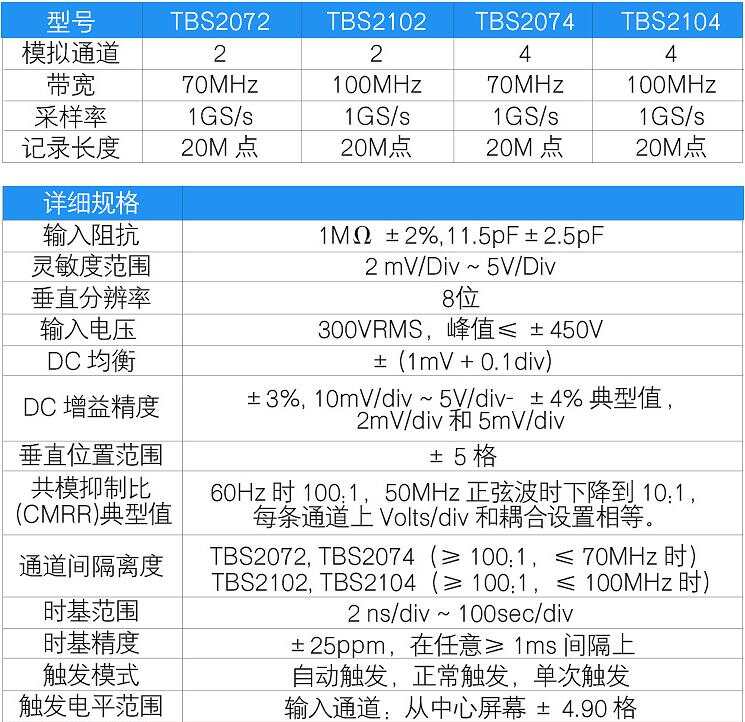

TBS2000系列示波器選型參數表
FFT功能
按專用前面板 FFT 按鈕,您可以使用 FFT 功能,了解信號的頻率成分??梢灾伙@示 FFT,或打開源波形顯示,同時查看頻譜和時域波形。透明讀數顯示重要設置,而不會擋住 FFT 顯示。
功能特色 長記錄長度及卷動和縮放 可以選擇記錄長度,從 2000 個樣點直到 20M 樣點,捕獲長時間記錄。超長記錄長度將幫助您找到異常信號,檢驗數字通信。為幫助瀏覽長采集數據,縮放功能可以迅速卷動記錄,放大查看信號細節。 FFT功能 按專用前面板 FFT 按鈕,您可以使用 FFT 功能,了解信號的頻率成分??梢灾伙@示 FFT,或打開源波形顯示,同時查看頻譜和時域波形。透明讀數顯示重要設置,而不會擋住 FFT 顯示。 內置小貼士,設置更迅速 HelpEverywhere 是 TBS2000 上獨有的功能。在您瀏覽主要菜單時,它會即時顯示幫助信息。小貼士包括測量信息、應用小貼士 、 文字和圖形形式的整體指引 。 您可以從HelpEverywhere 菜單中打開和關閉小貼士。
主要性能指標
2 個和 4 個模擬通道型號;
100和70 MHz帶寬型號;
高達 1 GS/s 的采樣率;
所有通道上20 M記錄長度;
5年保修。
主要特點

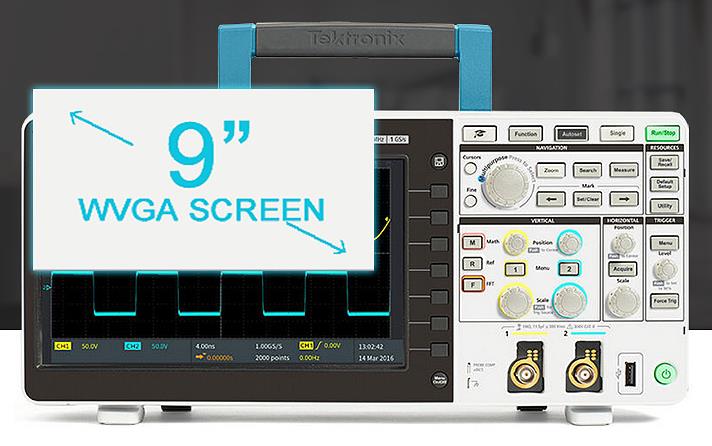

9英寸WVGA彩色顯示器;
15個水平格,顯示的信號多出50%;

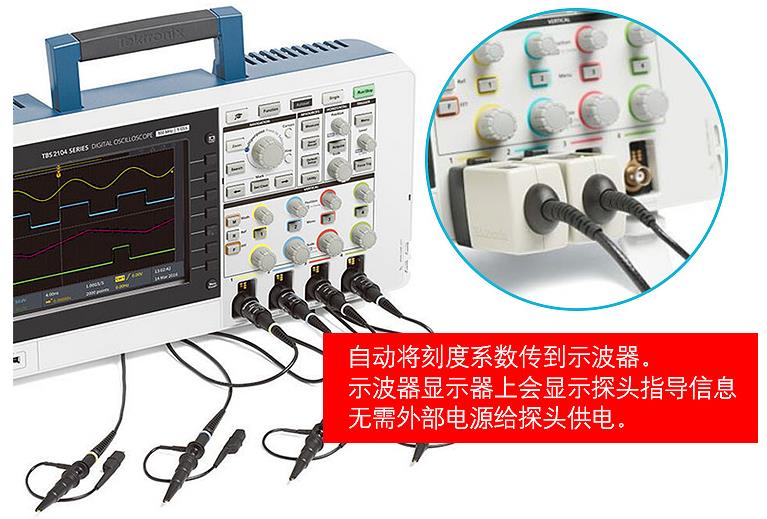

ekVPI探頭接口支持有源探頭、差分探頭和電流探頭,支持自動定標和單位;

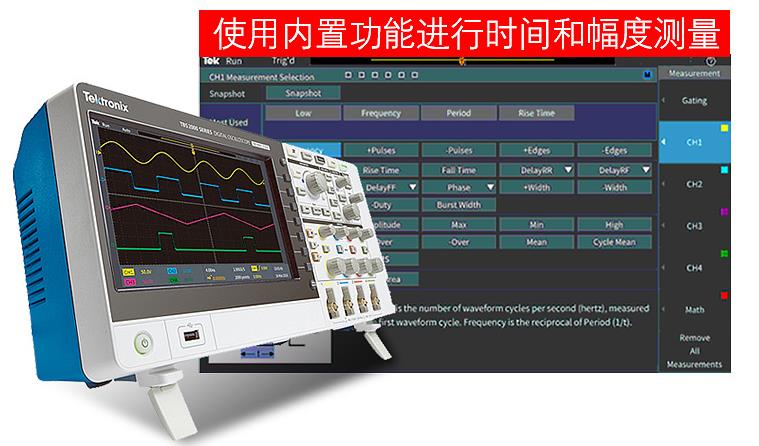

32種自動測量和FFT功能,全面分析波形;
HelpEverywhere提供有益的屏顯小貼士;
內置示波器介紹手冊,提供操作說明和示波器基礎知識;
2通道型號,重僅2.62 kg (5.8磅),攜帶方便。
