TBS1000系列數字存儲示波器突破功能與價格不可兼得的限制,特別為學生,業余愛好者或者預算緊張的任何個人或者機構推出。它擁有杰出的性能,包括同類最優秀的數字實時采樣技術、通過/失敗測試及用戶熟悉、簡便易用的控制功能,為用戶提供理想的解決方案,最重要的是TBS1000系列數字存儲示波器的價格會與它的性能一樣,讓您感到滿意。

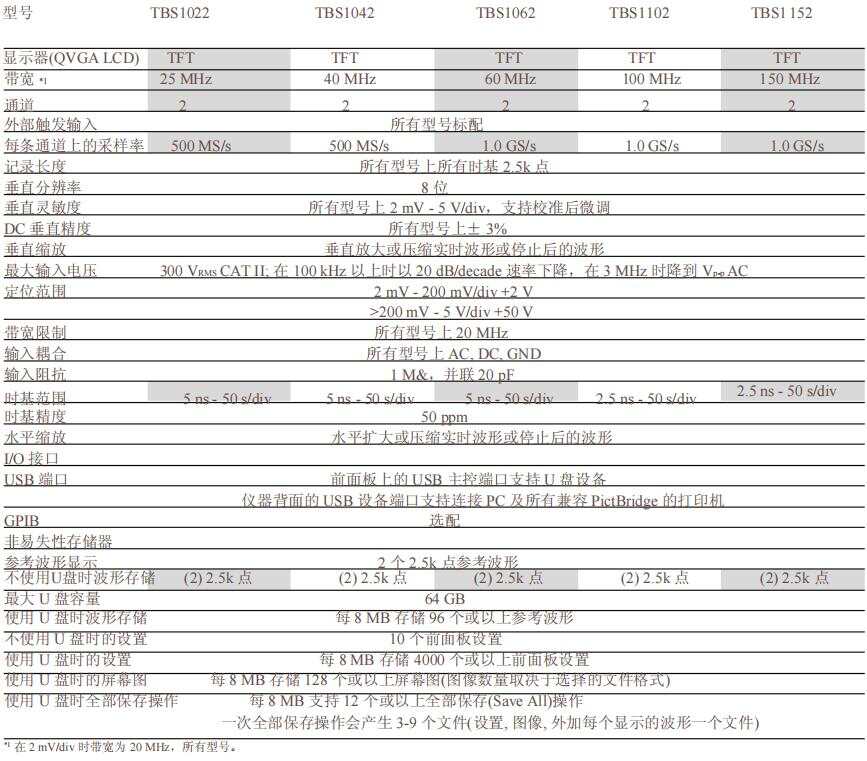

TBS1000系列示波器選型參數表
功能特色
為調試被測器件提供關鍵工具

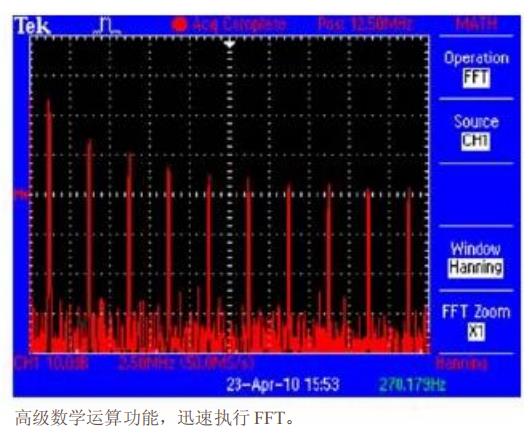

高級觸發功能可以幫助您迅速隔離關心的信號,包括上升沿 /下降沿觸發、脈寬觸發和視頻觸發。一旦捕獲了信號,高級數學運算功能和自動測量可以加快分析速度。您可以迅速執行FFT或?qū)Σㄐ螆?zhí)行加法、減法或乘法運算。16種自動測量迅速可靠地計算重要的信號特點,如頻率或上升時間;內置極限測試功能則可以簡便地識別信號中的問題。
數字精度,準確地進行測量

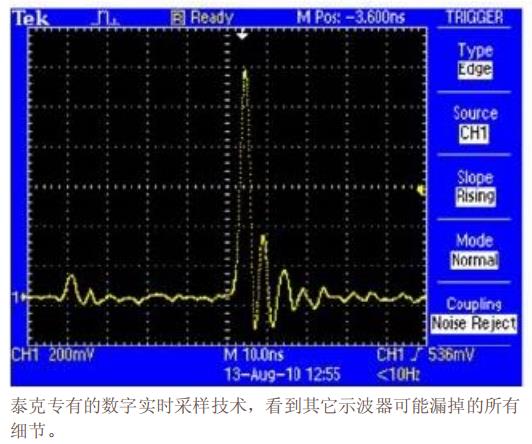

由于高達 150 MHz 的帶寬和 1 GS/s 的最大采樣率,沒有任何其它數字存儲示波器能夠以同等價格提供如此高的帶寬和采樣率。泰克專有的采樣技術提供了實時采樣功能,在所有通道上在所有時間實現聲稱的采樣率樣,可以準確地捕獲信號。在使用多條通道時,采樣性能不會下降。
靈活傳送數據

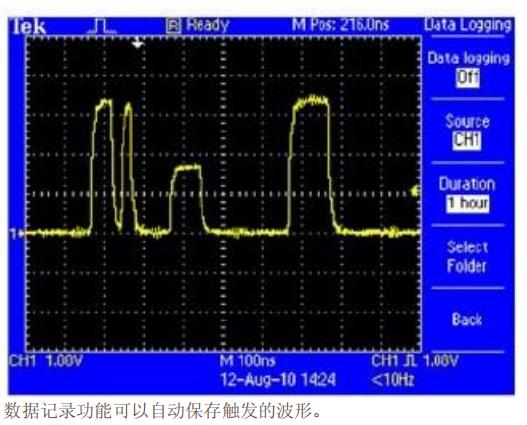

通過前面板上的USB主控端口,您可以把儀器設置、屏幕圖和波形數據保存到 U 盤中。內置數據記錄功能可以設置示波器,把用戶指定的觸發波形保存到U盤中,保存周期最長可達24小時。您還可以選擇 "Infinite" 選項,連續監測波形。通過這種模式,您可以把觸發的波形保存到外部 U 盤中,而沒有時間周期限制,直到存儲設備已滿。然后,示波器將引導您插入另一張U 盤,繼續保存波形。
極限測試

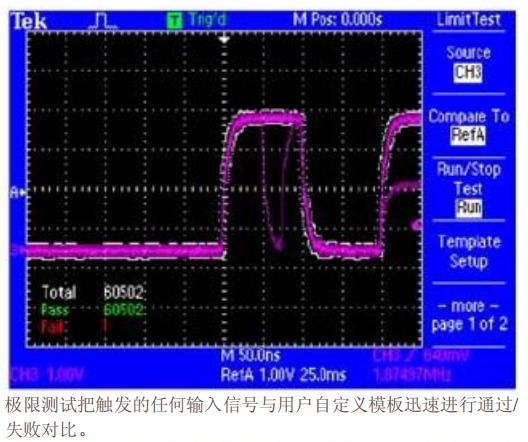

示波器可以自動監測源信號,判斷輸入波形是否位于預先定義的界限內,輸出通過或失敗結果。在違規時可以觸發具體操作,包括停止采集波形,停止極限測試功能,把失敗的波形數據或屏幕圖保存到 U 盤中,或上述操作的任意組合。這為需要迅速制訂決策的制造應用或服務應用提供了理想的解決方案。
主要性能指標
150 MHz, 100 MHz, 60 MHz, 40 MHz 和 25 MHz 帶寬;
2 通道;
所有通道上高達 1 GS/s 采樣率;
所有通道上 2.5k 點記錄長度;
高級觸發,包括脈寬觸發和行選視頻觸發。
易用功能
16 種自動測量和 FFT 分析,簡化波形分析;
內置波形極限測試;
自動擴展數據記錄功能;
自動設置和信號自動量程;
內置上下文相關幫助;
探頭檢查向?qū)В?/span>
多種語言的用戶界面(含中文);
5.7 英寸(144 mm)有源 TFT 彩色顯示器;
體積小,重量輕-深僅 124 mm,重僅2 公斤。
