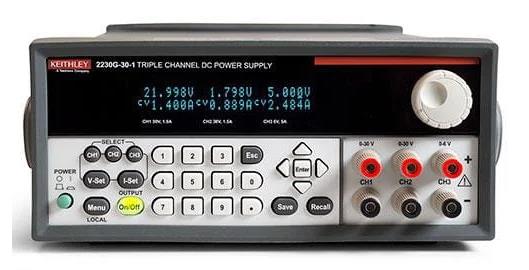

2220 和 2230 系列多通道可編程直流電源，非常適合測試需要多個電源的各種設備、電路板、模塊和產品，經濟實惠。2200 系列電源提供兩條通道，每條通道可以輸出高達 30V 的電壓和高達 1.5A 的電流。2230 系列電源包括兩條 30V/1.5A 通道，還包括一條 6V 通道，可輸出高達 5A 的電流為數字電路供電。2231A-30-3 型的兩條通道分別在電流為 3A 時可以提供高達 30V 的電壓；第三條通道在電流為 3A 時可以提供高達 5V 的電壓。

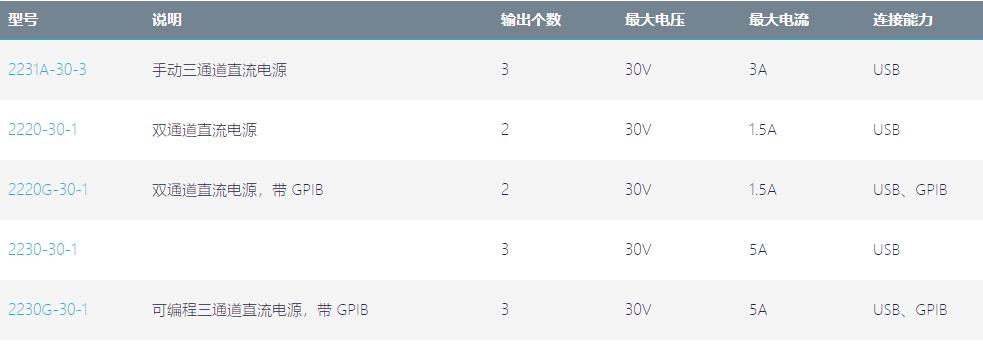

2220 和 2230 系列選型參數表

功能特色

高質量直流電源

2231A-30-3型電源基于線性化設計，每個輸出的噪聲低于5mVp-p。其電壓和 電流基本測量準確度分別是0.06%和0.2%。負載電壓和負載電流回讀結果提供同樣 級別的精度，因此您可以確信為待測器件(DUT)提供了高精度、低噪聲電壓和電流。

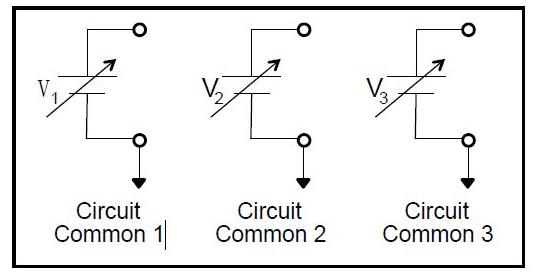

所有輸出都彼此隔離，且接地隔離

每個輸出都可以為不同接地基準的電路供電。每個輸出的低連接都不與其他輸 出相連。這意味著，一個電源可以測試3個不同接地基準上的3個**電路，或者為 變壓器電路或光隔離電路供電。此外，所有輸出都參考接地，因此2231A-30-3型 電源可以為浮動電路和接地電路供電。

2231A-30-3型電源具有3個完全**可編程輸出， 它們彼此電氣隔離。這允許它們?yōu)椴煌拥鼗鶞实?電路（如光隔離電路）供電。

為雙極電路供電

由于2231A-30-3型電源輸出是 隔離的，因此，通過將一個輸出地 **連接至雙極電路的公共參考點， 可將該輸出轉化為負源。第二個輸 出的低端可與同一公共基準點相連。 其結果是，一個正輸出和一個負輸 出。如果在這個配置中使用兩個30V 通道，那么利用2231A-30-3型電源 的**功能，可以同時改變兩個輸 出。這允許在同一時間改變兩個通 道，并使其輸出保持在同一量級。

提供60V或6A電源

當應用需要輸出超過30V或3A的電源時，將兩個30V通道進行組合，就可以使 輸出翻倍。將兩個輸出進行串聯，可以提供60V電源；將兩個輸出進行并聯，可以 提供6A電流。為了方便讀數，避免混淆，2231A-30-3型電源顯示屏將顯示所有輸出， 包括電壓或電流。此外，電源還可以控制輸出，以提供所需的電壓或電流。無需對 每個通道進行**設置；電源將為您管理通道，因此，實現通道組合并不復雜。

對兩個30V通道進行串聯或并聯，可以使輸出電源翻倍，達到60V，或者使輸出電流翻倍，達到6A。 2231A-30-3型電源具有串聯和并聯模式，可以管理通道，并顯示所有輸出。這個顯示屏給出電源的 并聯模式，包括輸出電源和并聯通道的整個電流。

測試、監視和保護電路更容易

旋轉按鈕或通過鍵盤準確地輸入輸出數值，可以調節輸出，設置分辨率為10mV 或1mA?？梢酝瑫r查看所有通道的電壓和電流讀數；2231A-30-3型電源顯示屏同時顯示 來自所有3個輸出的讀數。通過每個輸出的過壓保護設置，來保護待測器件（DUT）。設置定時器，在編程時間之后就關閉輸出，避免在研電路上多余的應力。對于經常使用的測試，可以通過存儲和調用儀器設置的辦法，迅速開始測試。您可以存儲30個測試設置。

對電源進行控制，將數據上載至計算機

利用2231A-001型電源的USB適配器，可以通過計算機的USB接口，對2231A -30-3型進行控制，然后傳輸來自輸出的讀數，與其他測試數據一起，對待測器件 （DUT）性能進行更深入的分析。2231A-001 USB適配器為電源使用提供所需的 靈活性，可以手動或自動控制。

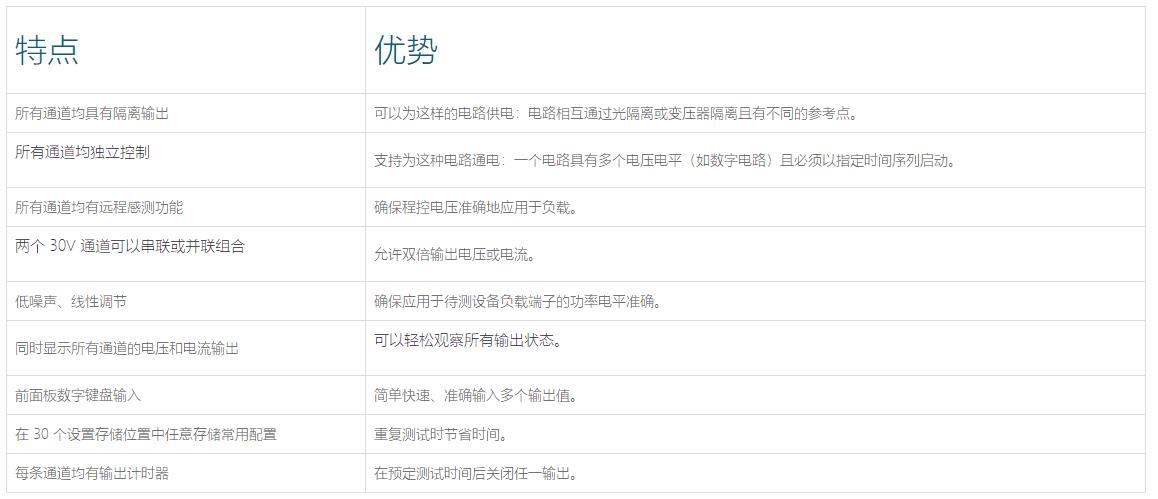

產品優勢及特點

廣泛應用

工科和理科學生實驗室；

服務工作；

電子設計。
