2200 系列提供五種型號的直流電源,電壓輸出范圍從 20V 到 72V,可滿足各種功率需求。這些電源具有前后輸出,可在工作臺上或測試系統中使用?;倦妷涸O(shè)置精度為 0.03%,基本電壓回讀精度為 0.02%,您為負載編程的電壓是準確應用于輸出端子的電壓。后面板連接包括遠程感應端子,用于補償電源導線中的電壓降。

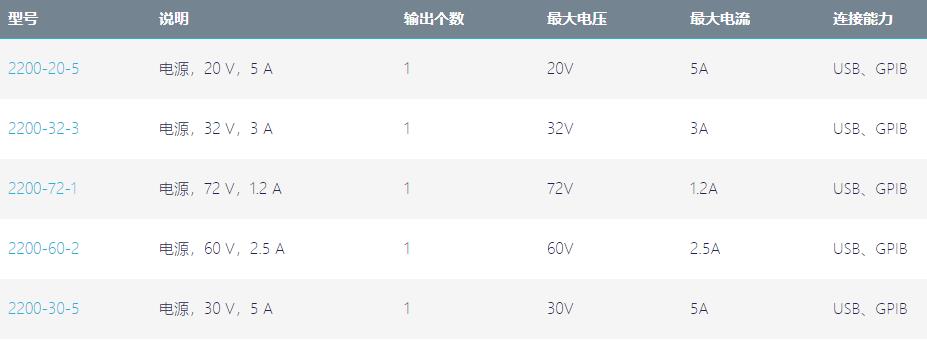

Keithley 2200 系列選型參數
功能特色
為負載提供出眾的準確度
2200系列電源電壓設置基本準確度是0.03%,電壓回 讀基本準確度是0.02%,確保按照用戶設置在輸出端為負 載施加電壓。而且,后面板連接包括程控檢測端口,可以 對電源引線中的電壓降進行補償。這有助于確保為待測器件(DUT)負載端提供正 確的電壓。2200系列電源的準確度不只限于電壓,其電流設置和回讀基本準確 度均為0.05%,可為用戶提供高質量的負載電流測試。此外,其噪聲低于5mVp-p, 從而使用戶確信待測器件(DUT)負載端施加的功率是高精確和高品質的。
2200系列單通道直流電源還具有出眾的分辨率。其電壓和電流測量 分辨率分別是1mV和0.1mA,因此可以對電壓和電流的極其微弱變化進行測試和 研究。對于最低功耗要求較高的便攜設備,0.1mA的電流分辨率允許用戶測試 空閑模式和休眠模式電流,從而對產品是否滿足苛刻的低功耗目標進行檢驗。
迅速獲得測試結果
2200系列單通道直流電源具有多種特性,便于用戶迅速而容易地獲 得所需的測試結果,還包括有助于用戶為各種需求創建復雜測試的工具。雙線顯示屏能夠顯示預置設置以及實際電壓和電流輸出,便于用戶實時觀 察、了解和調整期望輸出與實際輸出值之間的任何差異??梢酝ㄟ^多種方法, 對電壓和電流設置進行調整。用戶可以使用直接輸入數字鍵盤設置精確的電壓 和電流值。還有一個用來調整補償?shù)男o,便于用戶根據微笑的電壓或電流變 化,對待測器件(DUT)響應進行研究。
您是否經常重復一系列測試?用戶在進行測試時,每次都要對每個測試設 置諸多參數,為了避免這種繁瑣,您可以使用幾個按鍵保存測試設置,當您再 需次要時只需調用即可。利用40個存儲單元可以保存40個測試設置,也可以使 用2200系列電源清單模式來定義80個步驟的定制測試序列。這使得在各種電壓 范圍內的每個電壓等級、對電路或待測器件特性進行分析變得非常輕松。序列 保存以后,可以使用儀器的前面板密鑰手動觸發運行,通過外部觸發器自動運 行,或通過可編程接口指令運行序列。2200系列單通道直流電源可以存儲7種 定制測試序列多達80個步驟的清單,并可以為每個步驟設置持續時間。
始終保護待測器件(DUT)
2200系列單通道直流電源有幾種功能,可以確保待測器件(DUT)不被破壞。 可以設置最大電壓,因此無論請求的電壓值多大,輸出都不會超過預置的限定 值。對于進一步的電壓量級保護,可以設置過壓保護電平,如果達到過壓限制, 會將輸出電壓降至低于1V。此外,還有電流限幅設置保護措施,以對流經待測 器件(DUT)的電流進行限制。如果電流達到限幅,2200系列單通道直流電源將從 恒壓轉向橫流操作,將電流控制在電流限幅設置,電壓將根據負載電阻而變化。
除了限幅設置,用戶還可以設置定時器,在指定時間間隔后關閉輸出,用戶可以 將測試預先設置為無人模式,在預置時間過后,可以自動關閉待測器件(DUT)電源。
確保測試參數不被意外更改
利用2200系列單通道直流電源前面板的鎖定功能,可以防止對設置的意外更改, 從而避免收集不正確的測試數據或因重復測試而浪費時間。用戶可以禁用前面板旋鈕 或者禁用前面板數據輸入控制功能。當前面板的所有數據輸入鍵禁用時,2200系列單 通道直流電源將提示用戶輸入密碼,以重新激活按鍵。
選擇便利接口
2200系列單通道直流電源,可以成為用戶自動測試系統的一部分。用戶可以選擇 通過GPIB或USB接口,來控制每個電源。USB接口兼容測試與測量類(TMC),因此用戶可 以利用標準SCPI命令語法。2200系列單通道直流電源還包括標準驅動程序,從而簡化 電源與自動測試環境的集成。
無論你的電源輸出多么精確,都無法保證待測器件(DUT)負載電壓與預置輸出電壓 相同。這是因為具有兩個源輸出的電源僅在其輸出端調整電壓輸出。然而,用戶希望 調整的是待測器件(DUT)負載的電壓,而不是電源輸出端的電壓。電源與負載由具有一 定電阻(RLead)的導線連接,RLead大小取決于導線長度、導體材料的電導率以及導體的 幾何形狀。因此,負載電壓是:VLoad = VProgrammed – 2*VLead = VProgrammed – 2*ILoad*RLead。 如果負載需要大電流,那么ILoad較高且VLead可能達到零點幾伏,特別是如果電源線較 長時,自動測試機架就屬于這種情況。負載電壓可能比期望電壓低80mV~160mV(當2A ~4A電流通過16號電線時)。

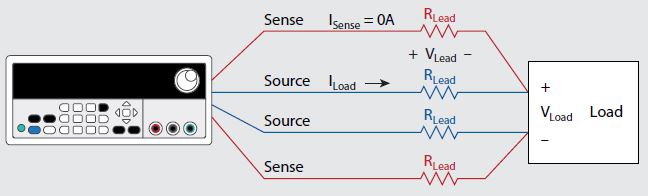

程控檢測技術可以將電源反饋環擴展至負載輸入端,從而解決導線電壓降問題。 來自電源的兩個檢測線路與電源輸入相連。這些檢測引線是電壓測量線,它們與高阻 抗電壓相連,對電源電路進行測量。由于電壓測量電路是高輸入阻抗電路,因此檢測 引線中的電壓降是可以忽略的。檢測引線電壓測量電路成為電源的反饋控制環,負載 電壓通過檢測線路反饋至電源。為了克服電源引線中的電壓降,電源將提高輸出電壓, 使得VLoad = VProgrammed。
因此,只有利用程控檢測技術,才可能為負載施加精確電壓。

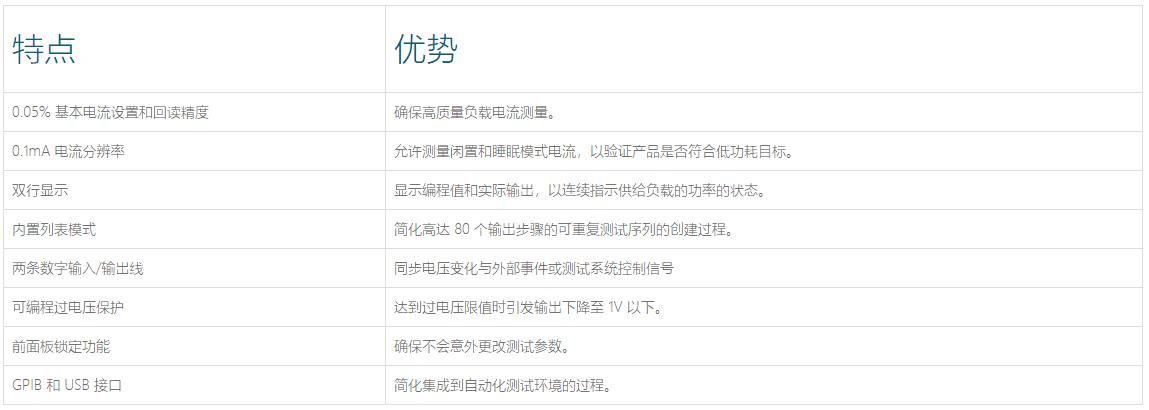

產品優勢及特點
